Первые кадры зариновых бомб, применявшихся в Сирии

14.10.19

Eliot Higgins

Язык: English

Утром 4 апреля 2017 года на город Хан-Шейхун в сирийской провинции Идлиб с сирийского самолета была сброшена химическая бомба со смертельным нервно-паралитическим веществом зарин. В результате десятки человек погибли и гораздо больше пострадали.

После атаки Миссия по установлению фактов (МУФ) ОЗХО расследовала этот инцидент, подтвердив предполагаемое применение зарина. За этим последовало расследование Совместного механизма расследований (СМР) ООН-ОЗХО, в ходе которого было установлено, что именно произошло в тот день.

От бомбы в Хан-Шейхуне осталось очень мало обломков, за исключением нескольких кусков металла, однако СМР ООН-ОЗХО установил, что одним из этих обломков была крышка наливного отверстия сирийской химической бомбы.

Атака на Хан-Шейхун 4 апреля 2017 года широко освещалась в мировых СМИ и стала причиной международного осуждения сирийских властей, а также американских ударов по целям в Сирии. Однако это был не первый случай применения зарина сирийскими властями.

В частности, Сирия применяла зарин ранее на той же неделе: в последующих отчетах МУФ ОЗХО было установлено, что зарин применялся 24 и 30 марта 2017 года в ходе двух других инцидентов в населенном пункте Эль-Латамна, который находится менее чем в 20 километрах к югу от Хан-Шейхуна.

Расследователи установили не только факт применения зарина за несколько дней до атаки на Хан-Шейхун 4 апреля, но и связь мартовских атак с инцидентом в Хан-Шейхуне. В отчете МУФ ОЗХО об инциденте 24 марта была приведена таблица, где МУФ указала на «сходство результатов анализа указанных образцов с образцами, собранными на месте предполагаемых атак, о которых сообщалось ранее».

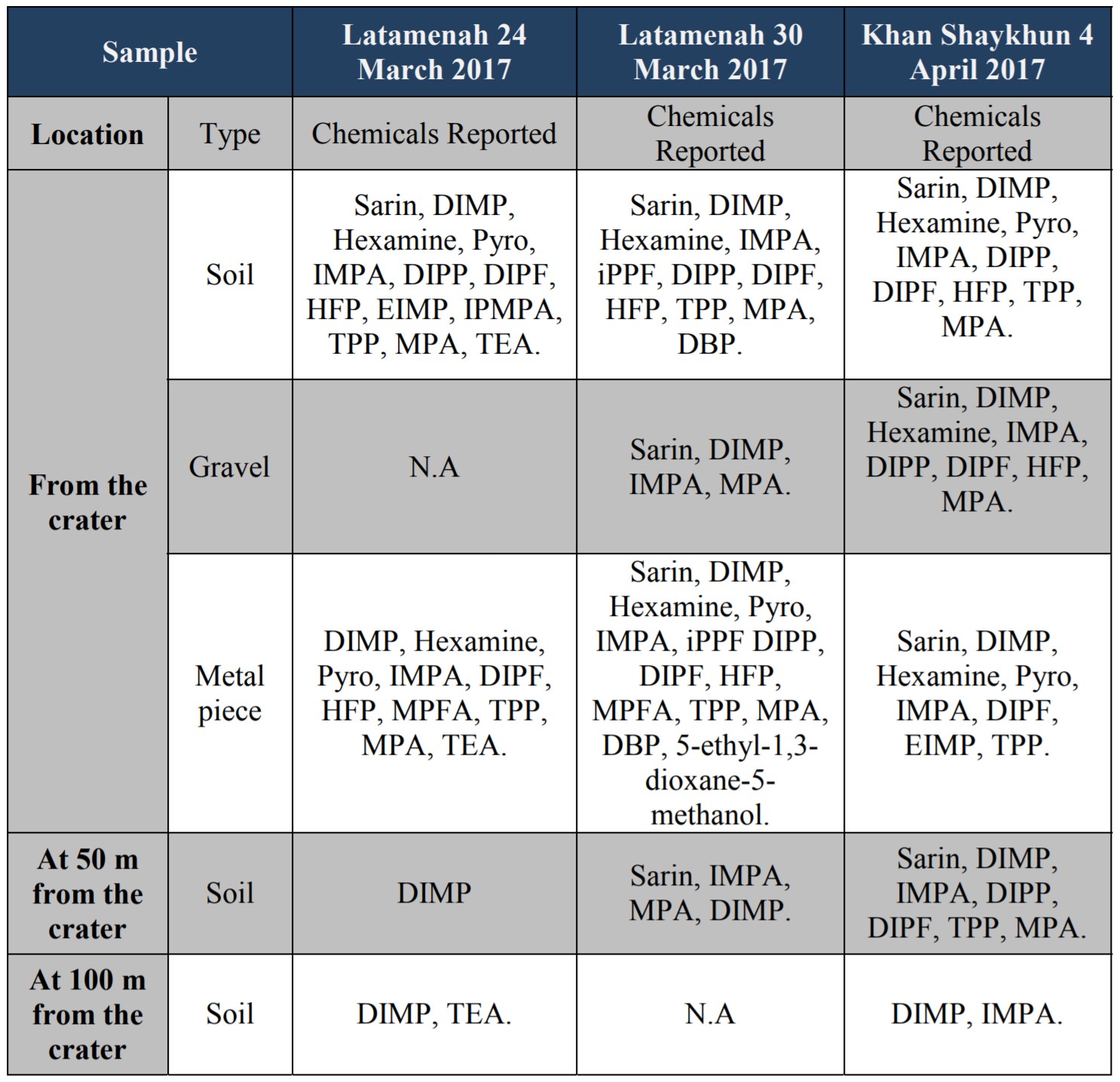

Таблица из отчета МУФ ОЗХО о применении зарина в Эль-Латамне 24 марта 2017 г со сравнением образцов, взятых с мест других атак с применением зарина

Важно отметить присутствие на месте всех трех атак гексамина: как ранее отмечала команда Bellingcat, это важный ингредиент, используемый при синтезе сирийского зарина. Важность наличия гексамина пояснялась в докладе Совместного механизма расследований (СМР) ООН-ОЗХО о Хан-Шейхуне, который был опубликован в октябре 2017 года:

«Согласно информации, полученной Механизмом, крышка наливного отверстия с двумя пробками для запирания уникальна для сирийских химических авиабомб. В распоряжение Механизма поступила оценка крышки наливного отверстия, а также химический анализ, в ходе которого были выявлены зарин и продукт реакции зарина с гексамином, который может образоваться только при очень высокой температуре. Также была получена информация, что другие металлические фрагменты, извлеченные из воронки, также могут соответствовать элементам сирийских химических авиационных боеприпасов».

Описанная выше крышка наливного отверстия представляет особую важность. Она не просто «уникальна для сирийских химических авиабомб»: крышка наливного отверстия, идентичная по размерам и конструкции крышке, присутствие которой было задокументировано в Хан-Шейхуне, была найдена на месте попадания авиабомбы в ходе атаки 30 марта 2017 года в Эль-Латамне. Итак, между этими атаками есть два связанных аспекта: зарин, связанный с сирийским процессом синтеза этого вещества, а также одинаковые крышки, «уникальные для сирийских химических авиабомб».

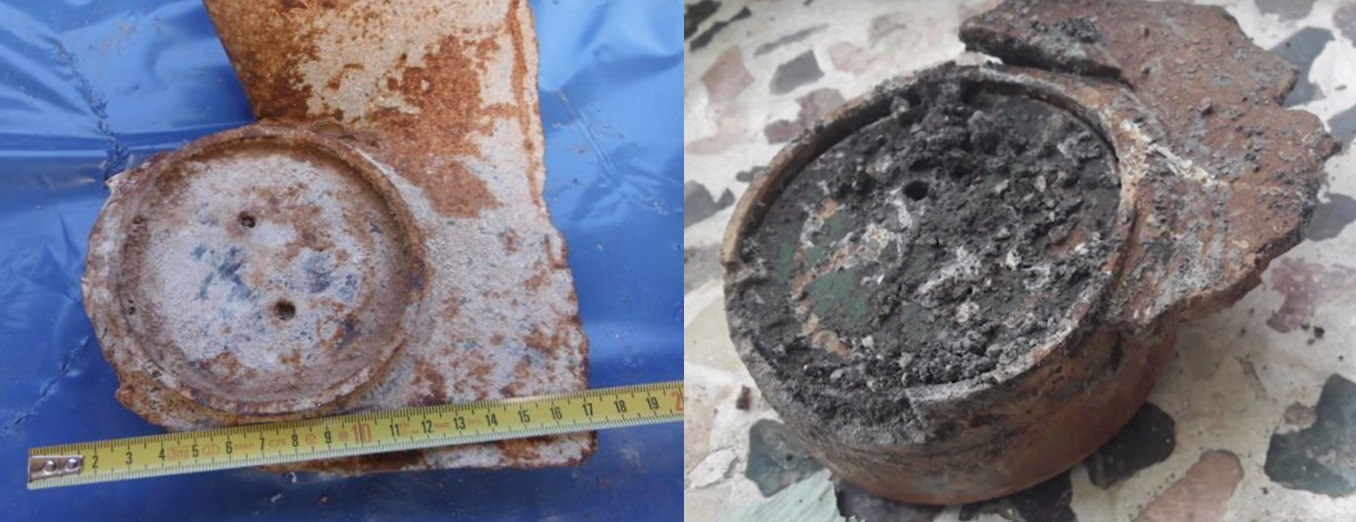

Крышка наливного отверстия, которая, согласно СМР ООН-ОЗХО, «уникальна для сирийских химических авиабомб».  Слева — крышка из Эль-Латамны; справа — крышка из Хан-Шейхуна

Крышки некоторых других боеприпасов слегка напоминают эту крышку, однако тщательное изучение этих крышек демонстрирует, что они совпадают только друг с другом, а не с другими задокументированными типами крышек, которые применяются на других боеприпасах.

Этот сходный элемент обеих атак представляет особую важность: хотя в воронке в Хан-Шейхуне осталось мало обломков, вокруг воронки в Эль-Латамне обнаружилось гораздо больше обломков, в том числе фрагменты хвостовой части боеприпаса и две крышки наливных отверстий, одна из которых была прикреплена к куску металла с приваренным подвесным ушком, а также другие объекты.

Установить конкретный тип авиабомбы, примененной в Эль-Латамне 30 марта, помогли представители Российской Федерации, которые, пытаясь защитить сирийские власти от обвинений в связи с атакой на Хан-Шейхун, решили опубликовать схему двух типов сирийских химических бомб — M4000 и MYM6000.

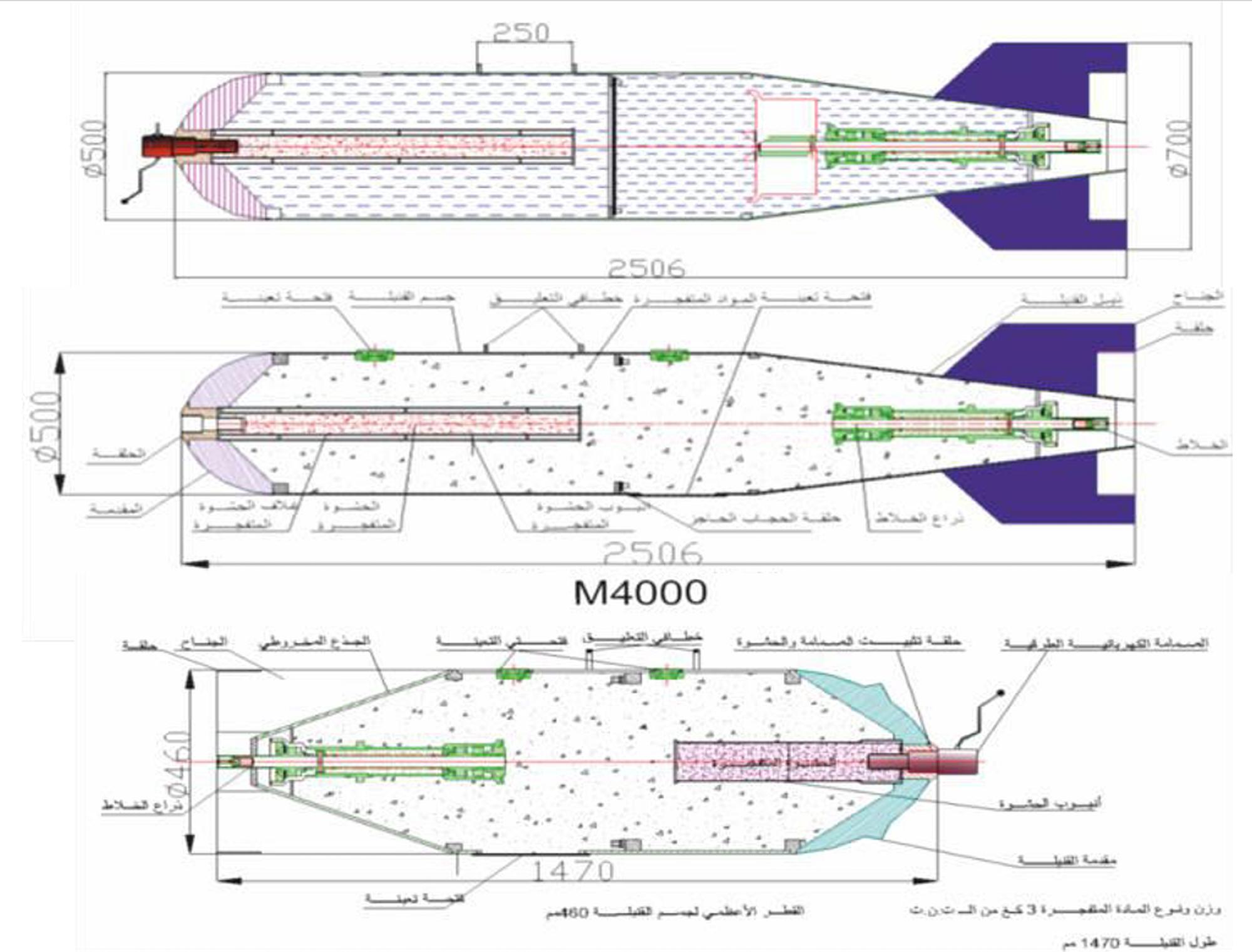

Cхема двух типов сирийских химических бомб — M4000 и MYM6000. Обратите внимание, что на верхних двух изображениях показана MYM6000 до и после процесса смешивания зарина, а на нижних изображениях — M4000 после процесса смешивания зарина

Сравнив схему бомбы M4000 с обломками, найденными на месте атаки в Эль-Латамне, удалось установить различные совпадения элементов схемы и обломков, а также подтвердить, что диаметры бомб совпадают. Это указывает на то, что в Эль-Латамне была применена именно сирийская химическая бомба M4000. Совпадение крышек наливных отверстий, задокументированных в Эль-Латамне, и крышки из Хан-Шейхуна, подтверждает заявление СМР ООН-ОЗХО, что эта крышка «уникальна для сирийских химических авиабомб».

Схема, на которой показано соответствие обломков, найденных в Эль-Латамне, схеме сирийской химической бомбы M4000Кроме того, мы попросили Forensic Architecture создать точные модели обломков и модель на основе схемы бомбы. Создание моделей с правильными размерами стало возможным благодаря измерениям, которые были сделаны и обнародованы МУФ ОЗХО. Далее фрагменты наложили на 3D-модель бомбы (основанную на измерениях и подробностях, обозначенных на опубликованной россиянами схеме). Обнаружилось значительное соответствие фрагментов схеме сирийской бомбы:



Однако в то время, когда мы проводили расследование, не было известно о каких-либо находящихся в открытом доступе кадрах химической бомбы M4000. Чтобы однозначно подтвердить тип примененной бомбы, а также подтвердить, что ее крышка «уникальна для сирийских химических авиабомб», необходимо было найти четкое изображение химической бомбы M4000.

Два года спустя мы наконец обнаружили кадры химической бомбы M4000, что позволило нам сделать это окончательное сравнение. В апреле 2013 года было опубликовано следующее видео:

Определение боеприпаса

Определяя тип бомб, мы обращаем внимание на такие отличительные особенности бомбы, как конфигурация хвостовых стабилизаторов, наличие или отсутствие хвостовых колец, количество этих колец и так далее.

На изображении ниже представлены различные бомбы российского производства. Обратите внимание на отличия хвостовых частей. Также можно присмотреться к другим уникальным деталям, например к подвесным ушкам, их количеству и их положению:

Различные бомбы российского производства

Эти характерные особенности позволяют не только сопоставлять детали бомб со справочными материалами, чтобы определить тип бомбы, но и исключить конкретные типы бомб на основе отличающихся деталей.

На этом видео говорится, что на нем показан неразорвавшийся боеприпас, однако в нем практически отсутствует информация о том, что же это за боеприпас. Однако, внимательно сравнив бомбу на видео со схемой химической бомбы M4000, можно установить, что боеприпас на видео имеет множество отличительных особенностей, соответствующих химической бомбе M4000.

Первое совпадение со схемой — две крышки наливных отверстий и положение подвесных ушек относительно них.

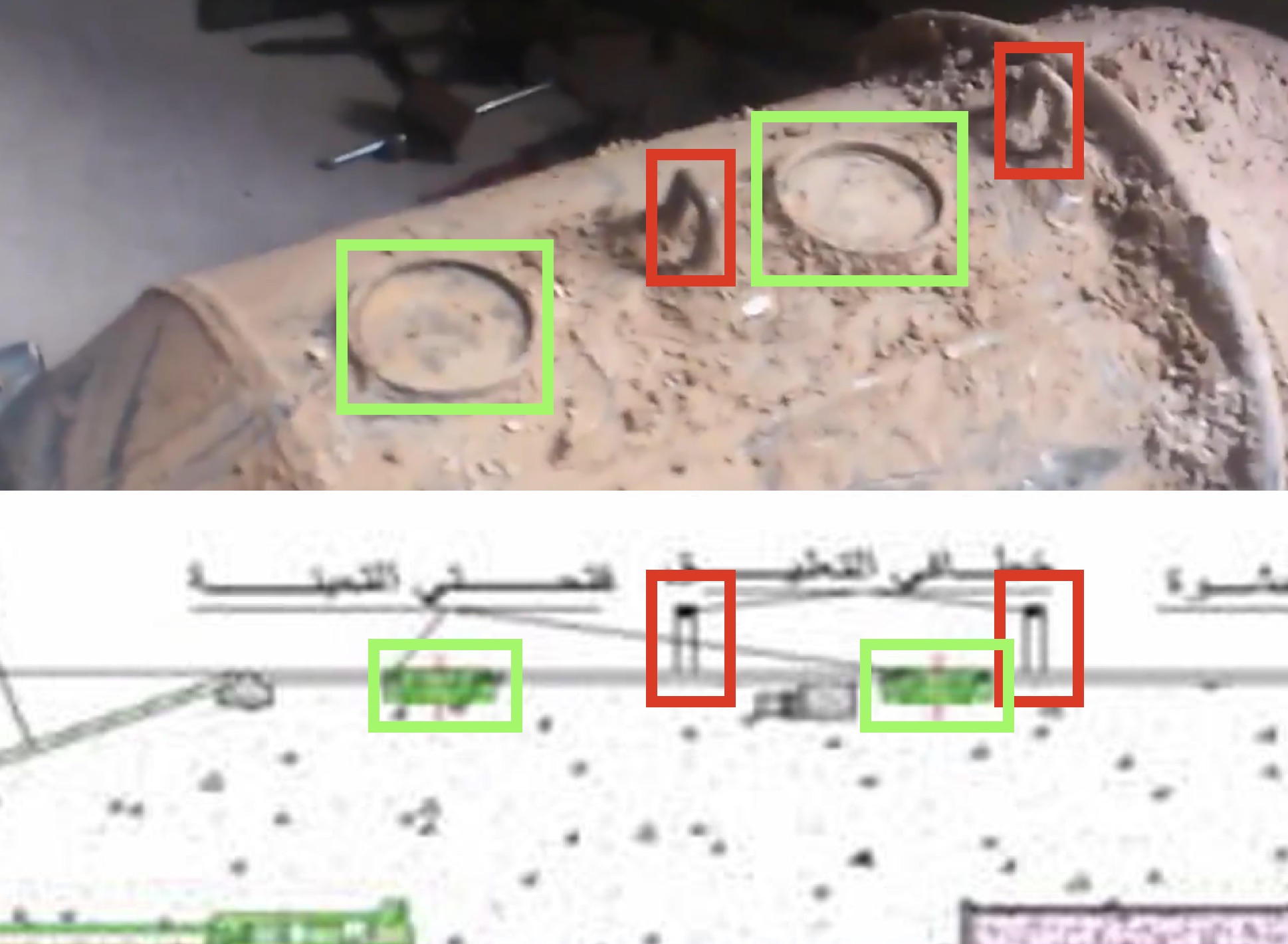

Сверху — кадр с видео от апреля 2013 года (отражен для упрощения сравнения); внизу — кадр опубликованной россиянами схемы химической бомбы M4000. Совпадающие крышки наливных отверстий отмечены зеленым, совпадающие подвесные ушки — красным

Ясно видно, что положение крышек и ушек на схеме соответствует таковому на видео. Наличие двух наливных отверстий крайне необычно для любой бомбы, однако назначение двух отверстий объяснил в статье Mediapart бывший сотрудник сирийского Центра научных исследований (SSRC):

«Инженерам SSRC также пришлось разрабатывать бомбы специально для применения зарина, кардинально отличавшиеся от обычных боеприпасов. «Внешне они напоминают обычные 250- и 500-килограммовые бомбы», — пояснил один из них. «Однако внутри они совершенно другие. Они делятся на два отделения. В первом, спереди, находится DF. Во втором, сзади, — изопропил и гексамин. Эти вещества смешиваются с помощью смесительного штыря, который активируется своего рода рукояткой в хвостовой части бомбы. Когда оба отделения заполнены, техник поворачивает рукоятку, штырь двигается вперед и проламывает слюдяную стенку. В бомбе начинается реакция синтеза зарина, а сама она помещается под холодный душ и поддерживается в очень узком диапазоне температур с помощью лазерного термометра», — продолжил бывший сотрудник SSRC. «После этого остается вставить в специальный держатель на носу бомбы вышибной заряд и взрыватель (альтиметрический, хронометрический или иной) и подвесить бомбу под крыло самолета. Загрузку следует измерять очень точно. При слишком большой загрузке выделяемая теплота может привести к разложению зарина или образованию облака газа слишком высоко над землей, где оно будет неэффективно. В теории 250-килограммовая бомба содержит 133 литра зарина, несколько килограммов тротила и балласт для сохранения аэродинамических характеристик боеприпаса. В 500-килограммовой бомбе содержится 266 литров зарина. Идеальная высота подрыва бомбы — около 60 метров»».

В соответствии с приведенным выше описанием, на схеме бомбы MYM6000 видна стенка, разделяющая две камеры, которые наполняются через два наливных отверстия, а также рукоятка в задней части бомбы. Такая же рукоятка видна и на схеме бомбы M4000. Эта рукоятка, а также кожух, в котором она находится, видны ниже (отмечены синим и желтым соответственно):

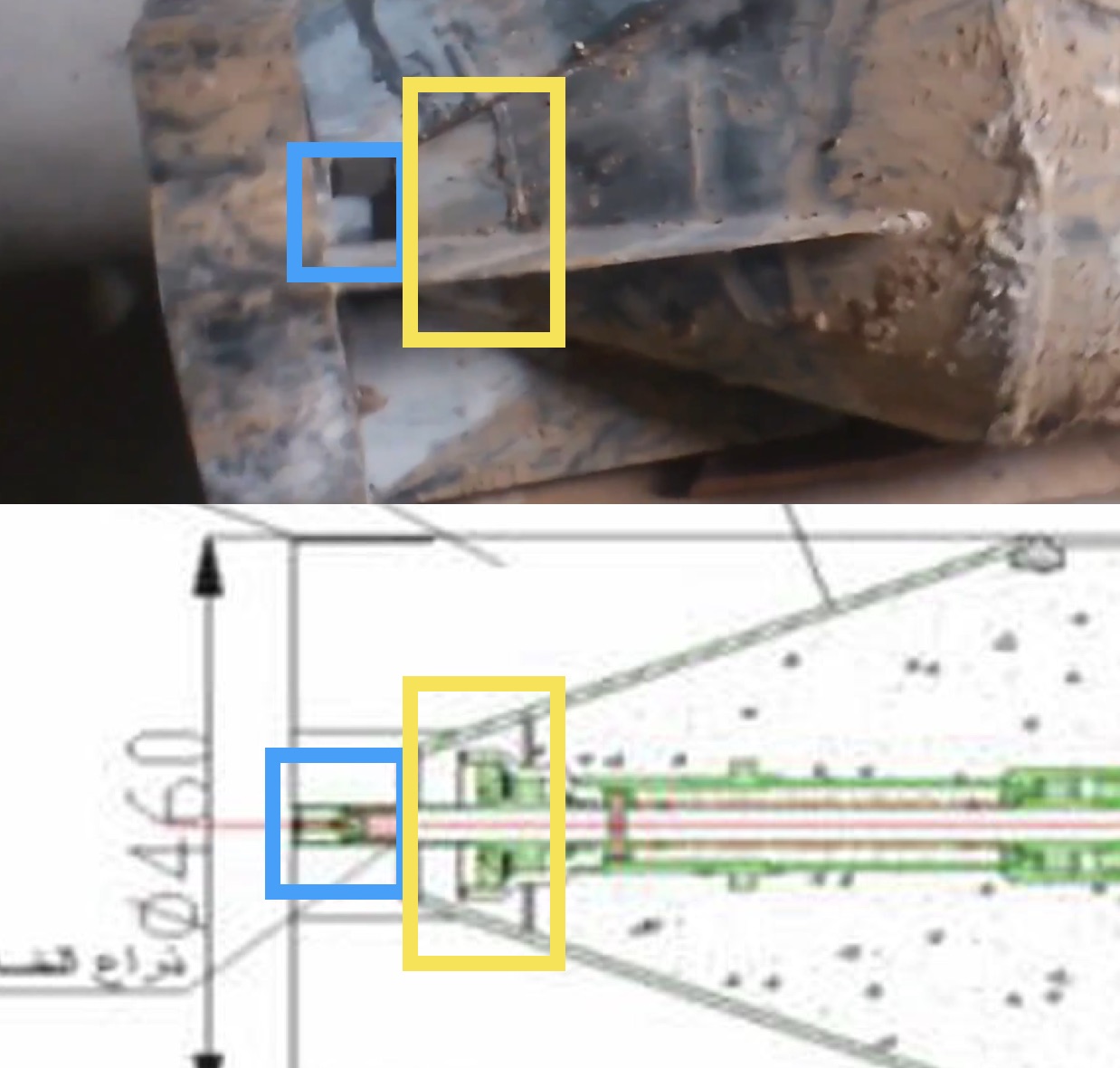

Сверху — кадр с видео от апреля 2013 года (отражен для упрощения сравнения); внизу — кадр опубликованной россиянами схемы химической бомбы M4000. Рукоятка смесительного штыря отмечена синим, кожух штыря — желтым

Следует также отметить, что крышки наливных отверстий, подвесные ушки и смесительный штырь отмечены на схеме надписями на арабском, что также подтверждает их назначение.

Наличие двух наливных отверстий и смесительного штыря очень необычно для бомбы и при этом соответствует описанию процесса подготовки сирийских химических бомб, опубликованному Mediapart. Форма носовой части бомбы и хвостовых стабилизаторов также соответствует схеме.

Кроме того, по видео от апреля 2013 года можно установить приблизительные размеры бомбы. Для этого нужно создать 3D-модель бомбы, запечатленной на видео, а затем, зная размеры ранее измеренных крышек заливных отверстий, рассчитать диаметр бомбы.

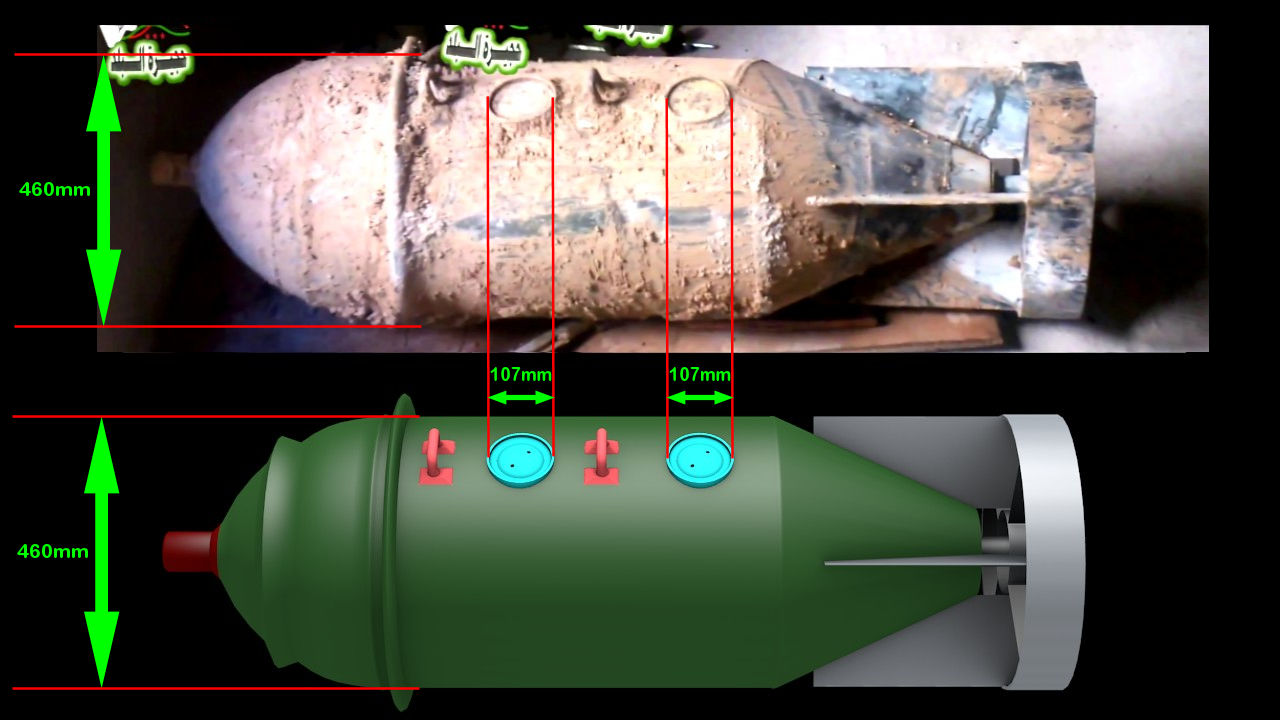

Сверху: составное изображение бомбы на видео от апреля 2013 г; внизу: 3D-модель бомбы, построенная по видео от апреля 2013 г

Как видим, размеры бомбы соответствуют указанным на схеме химической бомбы M4000, опубликованной представителями Российской Федерации.

Чтобы подтвердить соответствие пропорций бомбы, Forensic Architecture применили фотограмметрию и создали модель бомбы по видео от апреля 2013 года. С помощью этого процесса можно создать 3D-модель бомбы с правильными пропорциями по кадрам с видео. Диаметр бомбы составил 460 мм, что соответствует опубликованной россиянами схеме. Это позволило пропорционально измерить другие параметры бомбы и проверить, соответствуют ли они измерениям обломков, найденных на месте атак в Эль-Латамне и Хан-Шейхуне:

Основываясь на уникальных особенностях, представленных на опубликованной россиянами схеме химической бомбы M4000, и особенностях бомбы, наблюдаемых на видео от апреля 2013 года, а также на измерениях бомбы, можно заключить, что бомба, представленная на видео от апреля 2013 года, практически полностью совпадает с бомбой, которую Россия представила как химическую бомбу M4000.

Сравнение боеприпаса и обломков

Задокументировано два набора обломков, оставшихся от атак с применением зарина в Эль-Латамне 30 марта 2017 года и в Хан-Шейхуне 4 апреля 2017 года. Как упоминалось ранее, количество обломков, задокументированных в Хан-Шейхуне, было незначительным, однако в их числе была крышка наливного отверстия, связь которой с сирийскими химическими бомбами была установлена СМР ООН-ОЗХО, и которая совпадает с двумя крышками, найденными на месте атаки в Эль-Латамне. Сравнив обломки со схемой бомбы M4000, опубликованной Россией, удалось обнаружить различные соответствия обнаруженных обломков и особенностей бомбы M4000, наблюдаемых на схеме.

На основе анализа этих фрагментов можно подтвердить, что обломки соответствуют особенностям бомбы, присутствующей на видео от апреля 2014 года. Это подтверждает, что обломки, найденные в Эль-Латамне, имеют множество совпадений с химической бомбой M4000.

Ранее было установлено, что крышки наливных отверстий, найденные в Хан-Шейхуне и Эль-Латамне, полностью идентичны. В частности, их измерения полностью совпадают. Одна из отличительных особенностей этих крышек — два отверстия с внешней стороны, в которые вставляется инструмент для отвинчивания крышки. Даже не зная точных размеров крышки, которая видна на видео от апреля 2013 года, все равно можно сравнить относительное расстояние между краем крышки и отверстиями на крышках, найденных в Хан-Шейхуне и Эль-Латамне, с тем же расстоянием для крышек на видео от апреля 2013 года, продемонстрировав тем самым их идентичность.

Сверху — крышка с виде от апреля 2013 года; внизу — крышка с места атаки на Эль-Латамну 30 марта

Положение наливного отверстия и его обод также могут считаться совпадающими деталями между крышками, найденными на месте двух атак с применением зарина в 2017 году, и на видео от апреля 2013 года:

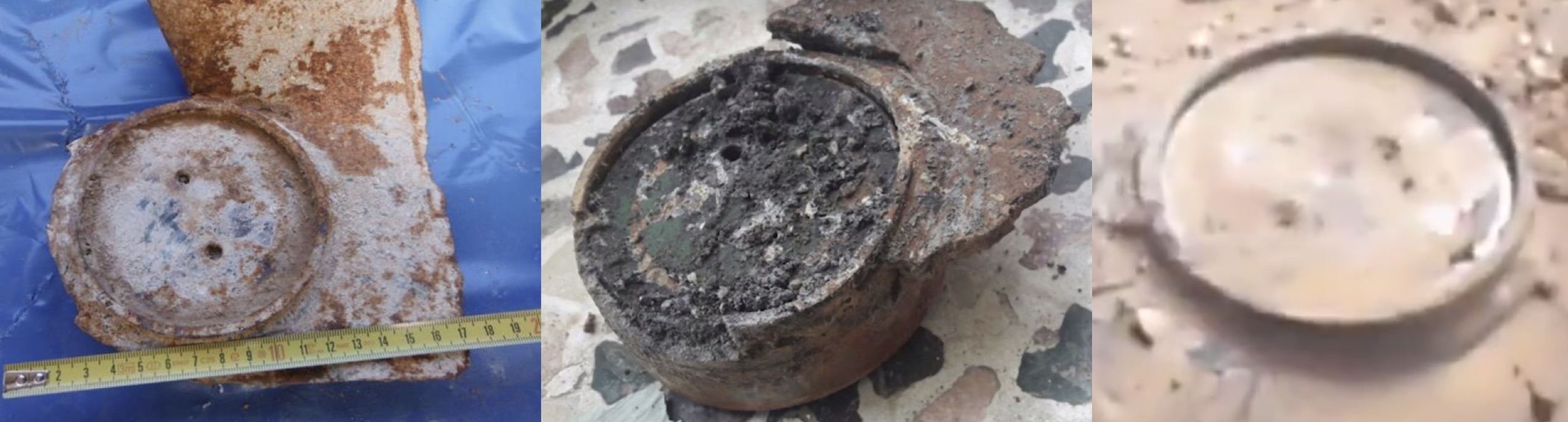

Сравнение крышек: слева — Эль-Латамна, 30 марта 2017 г, в центре — Хан-Шейхун, 4 апреля 2017 г, справа — видео от апреля 2013 г

Как видно по примерам крышек на других бомбах, которые представлены ниже, положение крышки относительно корпуса боеприпаса может отличаться, что еще раз подчеркивает важность точного совпадения изученных выше крышек:

Слева — ОДАБ-500 с видимыми крышками, справа — ХАБ-250 с видимой крышкой

На целой бомбе на видео от апреля 2013 года видно, что рядом с крышками расположены подвесные ушки. Одна из двух крышек, найденных на месте атаки в Эль-Латамне 30 марта 2017 г, соединяется куском металла с подвесным ушком того же типа, что и на видео от апреля 2013 года, вплоть до формы сварного крепления к кожуху.

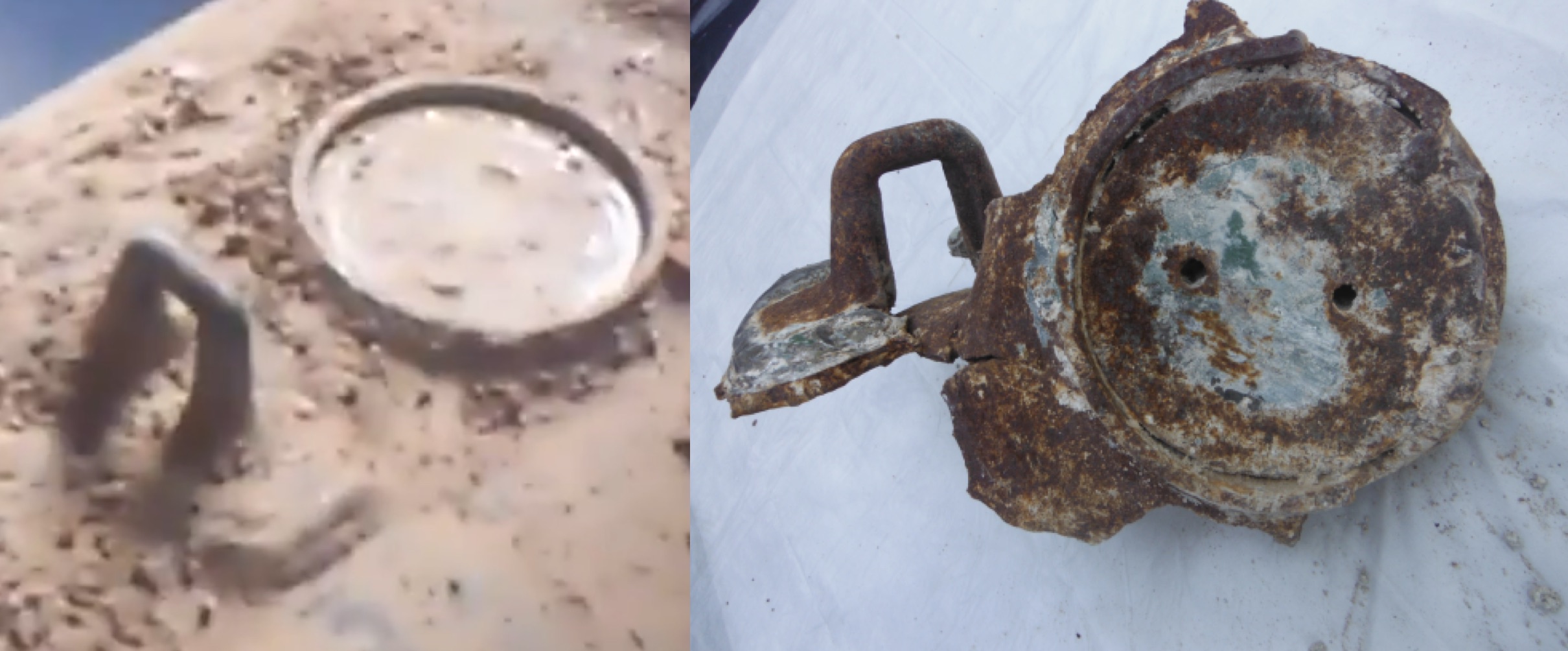

Слева — крышка наливного отверстия и подвесное ушко на видео от апреля 2013 г, справа — крышка наливного отверстия и подвесное ушко, найденные на месте атаки 30 марта 2017 г в Эль-Латамне

Хвостовая часть также соответствует найденным в Эль-Латамне обломкам. На кадре ниже видна конструкция хвостовой части бомбы:

Коллаж с видео от апреля 2013 г, на котором полностью видна бомба

К хвостовой части бомбы крепятся четыре стабилизатора, скрепленных у самого хвоста внешним кольцом. Размах стабилизаторов не превышает диаметра бомбы или внешнего хвостового кольца. Оконечность хвоста имеет коническую форму, также там наблюдается металлическая секция, из которой торчит продолжающийся до конца хвоста металлический штырь.

Хвостовые кольца бомбы на видео от апреля 2013 года

На кадре под другим углом мы видим, что четыре хвостовых стабилизатора крепятся к внутреннему хвостовому кольцу меньшего диаметра, а между стабилизаторами от внешнего к внутреннему кольцу идут металлические пластины. Таким образом, всего имеется восемь соединений между кольцами.

Фотография хвостовых колец из отчета МУФ ОЗХО по Эль-Латамне

Показанный выше объект был обнаружен на месте атаки в Эль-Латамне. В отчете МУФ ОЗХО он описывается следующим образом:

«01SDS(B) — крупный деформированный металлический предмет, подвергшийся коррозии. Несмотря на коррозию, до сих пор возможно различить слои темно-зеленой и серой краски. Также различимо маленькое внутреннее кольцо, соединенное семью металлическими деталями с более крупным внешним кольцом. Четыре детали, соединяющие кольца, имеют прямоугольную форму. Другие три гораздо крупнее и имеют треугольную форму. Расстояние между тремя деталями, а также отметки на кольцах, указывают на еще одну отсутствующую крупную треугольную деталь. Это соответствует конструкции хвостового стабилизатора авиабомбы. МУФ сделала несколько измерений предмета. Учитывая степень деформации, эти измерения были лишь приблизительными. Результаты этих приблизительных измерений в отчет не вошли».

Это описание соответствует тому, что мы видим на бомбе на видео от апреля 2013 года. Кроме того, МУФ ОЗХО опубликовала следующую фотографию, на которой виден большой лист металла, к которому крепится треугольная металлическая деталь:

Фотография из отчета МУФ ОЗХО об инциденте 30 марта 2017 г в Эль-ЛатамнеСовместно с Forensic Architecture мы реконструировали форму обоих обломков, продемонстрировав, что это действительно хвостовая часть бомбы, которая полностью соответствует особенностям хвостовой части бомбы на видео от апреля 2013 года:



Хвостовые стабилизаторы на видео от апреля 2013 года и обломки, найденные в Эль-Латамне, совпадают до мельчайших деталей. На кадрах ниже видно, что тонкая часть треугольного стабилизатора касается корпуса бомбы не под острым углом, а обрывается под прямым углом. Это сравнительно небольшая деталь, но она демонстрирует полную идентичность обломков, найденных в Эль-Латамне, и элементов целой бомбы M4000, задокументированных на видео от апреля 2013 года:

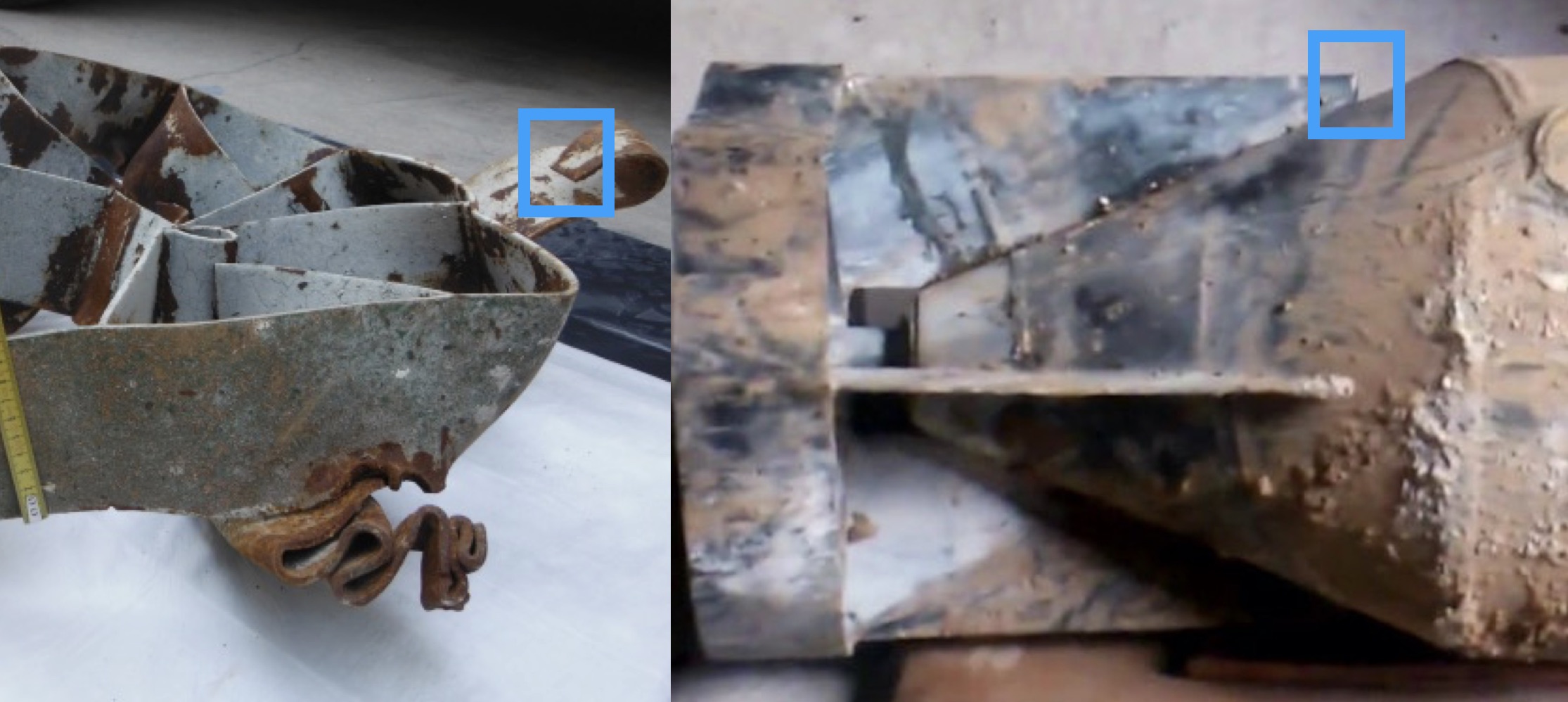

Слева — обломок хвостовой части бомбы, найденный в Эль-Латамне, справа — хвостовая часть бомбы на видео от апреля 2013 года

На видео 2013 года несколько сложнее разглядеть блок взрывателя в носовой части бомбы, однако все равно можно увидеть сходство блока взрывателя, найденного в Эль-Латамне, и блока взрывателя на бомбе M4000 на видео, опубликованном в апреле 2013 года:

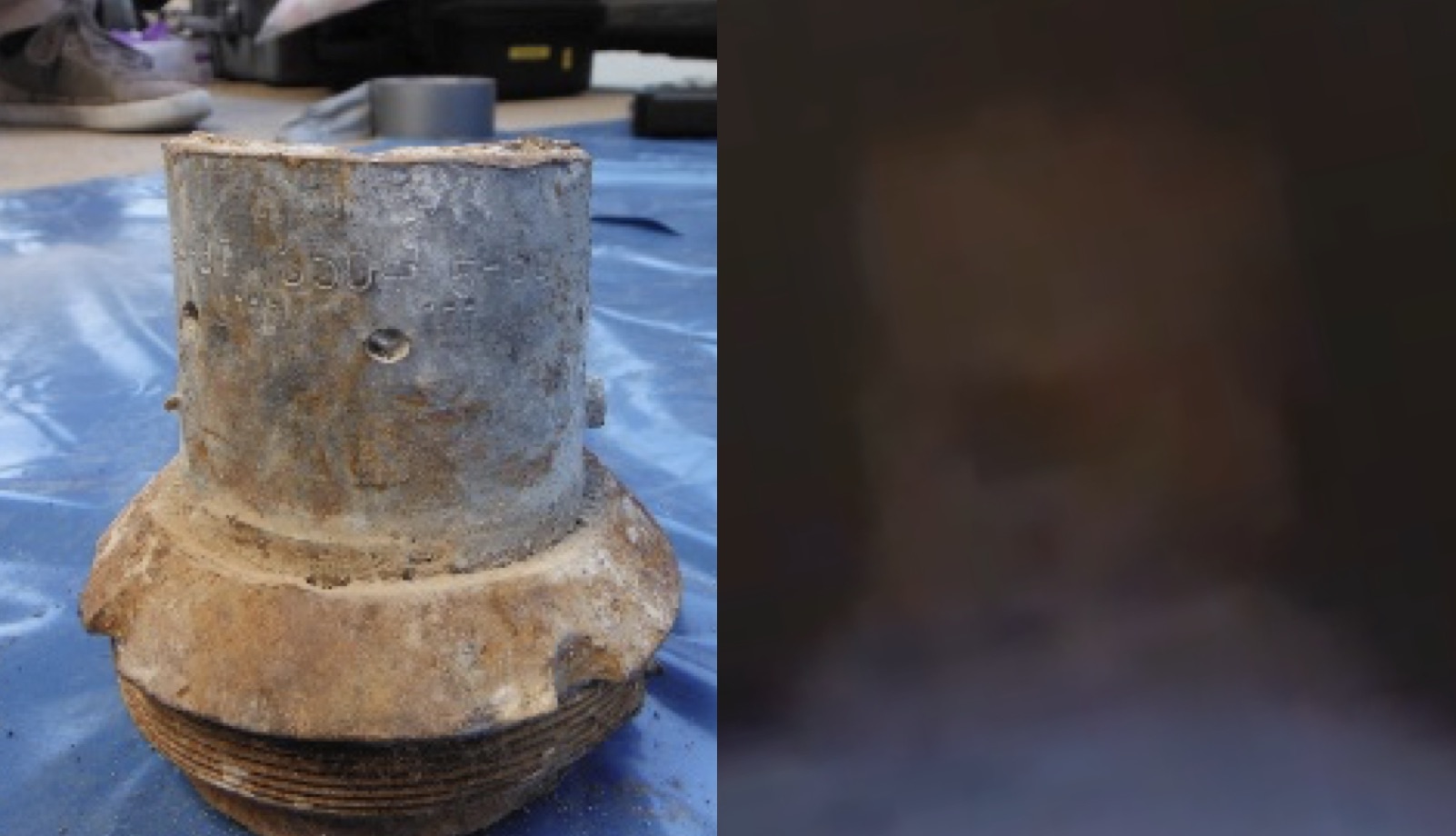

Слева — блок взрывателя из репортажа МУФ ОЗХО об Эль-Латамне, справа — блок взрывателя бомбы M4000 на видео от апреля 2013 г

Приведенные выше соответствия однозначно указывают на то, что обломки из Эль-Латамны соответствуют сирийской химической бомбе M4000, и таким образом крышка наливного отверстия, найденная в воронке в Хан-Шейхуне, также соответствует сирийской химической бомбе M4000.

Другие важные особенности

Вокруг одного из обломков, найденных на месте атаки в Хан-Шейхуне, развернулись нешуточные баталии. Помимо крышки наливного отверстия, найденной в воронке в Хан-Шейхуне, в воронке также был снят на фото и видео крупный кусок сложенного вдвое металла:

Металлический обломок в воронке в Хан-Шейхуне

Некоторые комментаторы утверждали, что металлический фрагмент бомбы не может принять такую сложенную форму, и предполагали, что это некий предмет, не имеющий отношения к бомбе, например 122-миллиметровая трубка. Однако на видео от апреля 2013 года видно, что часть корпуса бомбы у носовой части деформировалась, наверняка от соударения:

Носовая часть бомбы M4000 на виде от апреля 2013 г

Еще одна особенность сложенного куска металла, найденного в Хан-Шейхуне, говорит о том, что он мог принять такую форму схожим образом. По краю куска металла, параллельно складке, идет толстый металлический штырь. На схеме бомбы M4000 мы видим, что по окружности корпуса бомбы идут металлические ребра жесткости. Одно из таких ребер было найдено в Эль-Латамне.

Металлический обломок, найденный в Эль-Латамне и представленный в отчете МУФ ОЗХО

Учитывая положение металлического штыря на обломке, найденном в Хан-Шейхуне, а также наши знания о конструкции химической бомбы M4000, можно заключить, что сложенный кусок металла в Хан-Шейхуне соответствует характеру повреждений, которые наблюдались на бомбе на видео от апреля 2013 года и наверняка были вызваны соударением на большой скорости в носовой части бомбы.

Свидетельствует ли видео от апреля 2013 года об атаке с применением зарина?

Теперь мы точно знаем, что на видео от апреля 2013 года видна химическая бомба M4000 того же типа, что использовались в ходе атак с применением зарина в 2017 году. Однако это не обязательно означает, что видео от апреля 2013 года является доказательством попытки атаки с применением зарина.

Власти Сирийской Арабской Республики ранее заявляли, что некоторые находившиеся в их арсенале химические бомбы были переоборудованы в обычные бомбы. В 2018 году представитель ОЗХО Ахмет Узюмджю писал следующее о прогрессе ОЗХО в ликвидации сирийской программы химического оружия:

«Третий комплекс мер, которые предстоит осуществить, относится к верификации точного количества химического оружия, уничтоженного или использованного до присоединения Сирийской Арабской Республики к Конвенции. Сюда входят и 2000 авиабомб, разработанных для применения химического оружия. Они, как сообщается, были переоборудованы для конвенционального использования. В отсутствии соответствующих документов и физических свидетельств Секретариат не смог верифицировать переоборудование и использование этих боеприпасов».

В ходе изучения химических бомб M4000 командой Bellingcat был найден еще один пример химической бомбы M4000, на сей раз задокументированный в 2014 году:

Эта бомба сохранилась гораздо хуже, чем бомба на другом видео, однако видно, что в ее крае прорезано крупное квадратное отверстие, а внутри бомба заполнена твердым веществом. Несмотря на повреждения боеприпаса, видно, что большое квадратное отверстие явно было прорезано специально. Если бы бомба содержала зарин, то при этом он бы обязательно распространился. Однако на видео ни разу не говорится, что это химическая бомба. Это, в свою очередь, говорит о том, что это может быть одна из бомб M4000, переоборудованных под конвенциональные взрывчатые вещества.

На бомбе с видео от апреля 2013 года не видно явных признаков модификации, однако следует отметить, что полностью боеприпас на видео не видно, поэтому невозможно установить, был ли он подвергнут подобной модификации. Таким образом, невозможно подтвердить, что бомба с видео от апреля 2013 года была наполнена зарином или другим отравляющим веществом.

Вывод

Судя по схеме химической бомбы M4000, опубликованной представителями Российской Федерации, множество элементов которой идентичны бомбе на видео от апреля 2013 года, очевидно, что бомба на этом видео — химическая бомба M4000.

Обломки, найденные на месте атаки с применением зарина в Эль-Латамне 30 марта 2017 г, полностью соответствуют особенностям бомбы на видео от апреля 2013 года, а также схеме химической бомбы M4000, опубликованной представителями Российской Федерации. Таким образом, несомненно, что в ходе атаки на Эль-Латамну 30 марта 2017 г была применена именно химическая бомба M4000.

Крышка наливного отверстия, задокументированная в воронке в Хан-Шейхуне, соответствует химической бомбе M4000, а повреждение крупного куска металла соответствует повреждению неразорвавшейся химической бомбы M4000, которая показана выше. Таким образом, можно утверждать, что, вероятно, в Хан-Шейхуне была применена химическая бомба M4000, хотя нельзя исключать возможность, что это могла быть сирийская химическая бомба другого типа.
