«Сентинел», «Сэкех» и «Симург». Обзор новых иранских беспилотников в Сирии на основании открытых источников

30.05.18

Wim Zwijnenburg

Язык: English

Конфликт в Сирии осложнился новыми факторами: возобновились атаки на сирийские и предположительно иранские военные объекты на территории страны, Сирийская Арабская Армия сбила израильский истребитель F-16, кроме того, разбился иранский беспилотник, нарушивший воздушное пространство Израиля. В ходе последнего инцидента были раскрыты любопытные подробности касательно боевых возможностей и технологий Ирана, применяемых на территории Сирии.

На видео, опубликованном Армией обороны Израиля, камера вертолета Apache AH-64 следит за низко летящим беспилотником, затем ракурс меняется, и мы видим, как по нему открывают огонь.

Этот летательный аппарат имеет треугольную форму и не похож на известные модели БПЛА, которые Иран ранее применял на территории Сирии. Майкл Круикшанк предположил, что для создания беспилотника в качестве образца использовался захваченный RQ-170 «Сентинел», стоящий на вооружении США. Иранская модификация этой модели известна под названием «Сэкех» и впервые была показана по телевидению в ноябре 2014 года.

Впоследствии официальный представитель Армии обороны Израиля Джонатан Конрикус в беседе с CNN подтвердил, что сбитый беспилотник действительно был изготовлен по образцу RQ-170.

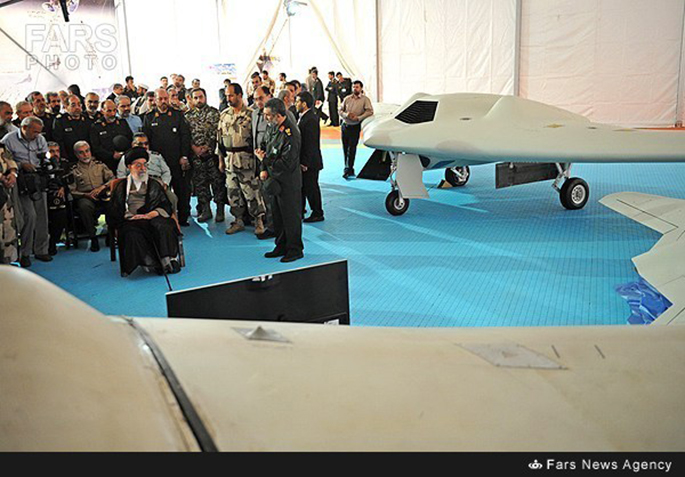

В 2014 году в ходе интервью военное командование иранских вооруженных сил упомянуло, что «Сэкех» является копией RQ-170 «Сентинел» – американского беспилотника, захваченного Ираном в 2011 году.

Однако эти аппараты похожи друг на друга только по форме, и нет никаких доказательств того, что Тегерану в самом деле удалось воспроизвести разработанные в США технологии.  Что именно случилось с «Сентинелом», неизвестно – может быть, упал сам, а может, его сбили, – но он однозначно попал в руки иранских инженеров в неповрежденном состоянии, что позволило им провести анализ и получить важную информацию о конструкции и исполнении беспилотника. В этой статье, появившейся в 2016 году на сайте The Aviationist, Давид Ценциотти размышляет на тему того, что могло случиться с RQ-170.

Инцидент с иранским беспилотником, сбитым над Голанскими высотами, – хороший повод поискать в открытых источниках информацию о том, что это за аппарат, и о том, какие БПЛА до сегодняшнего дня фигурировали в различных публикациях.

Иранские сообщения о «Сентинел» и «Сэкех»

Первый источник – это сюжет, показанный 12 ноября 2014 года на иранском новостном канале Sima News. В описании к этому видео, опубликованному на YouTube, говорится, что, по словам иранского командования, демонстрируемая модель представляет собой уменьшенную модификацию RQ-170 – 60% от размера оригинала. При этом у беспилотника, снятого с вертолета, форма воздухозаборника другая, поэтому непонятно, та же это модель, которую показывали по Sima News, или другая.

По оценкам, размах крыльев RQ-170 составляет 20 м, то есть размах крыльев БПЛА с приведенного выше видео должен равняться 12 м. Полет беспилотника этого типа также показывала телекомпания Press TV.

В 2016 году, через два года после выхода в эфир этого сюжета, Корпус стражей Исламской революции заявил, что его инженеры разработали «Сэкех» (что на фарси означает «удар молнии») – боевой беспилотник, представляющий собой модификацию RQ-170.

В новостном сюжете также фигурировал ангар, в котором стояло как минимум десять БПЛА «Сэкех». Этот беспилотник принадлежит к классу «Симург», название которому дала фантастическая птица из иранской мифологии, аналог феникса.

Экспертный источник сообщил Defense News следующее: «Иран создал две копии американского RQ-170. Первая – «Шахид-171», согласно предположениям, он оснащен реактивным двигателем и используется в разведывательных целях. Существует и другая модификация этого БПЛА, по исполнению она похожа на RQ-170, имеет поршневой двигатель и пропеллер».

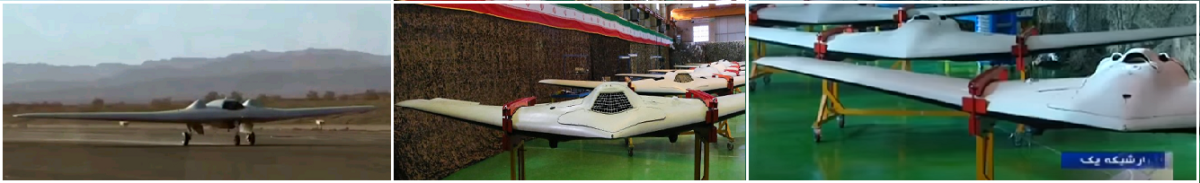

Судя по подписи к видео, в испытаниях участвовали беспилотники «Сэкех» разных габаритов. При этом в открытых источниках есть изображения только одной модификации. Судя по всему, существуют три модификации: две из них называются «Сэкех», они отличаются меньшим размером и имеют разные воздухозаборники, третья модификация – «Шахид-171 Симург», с реактивным двигателем и дополнительными изменениями в области воздухозаборника.

Разберемся с размерами

11 ноября Армия обороны Израиля опубликовала в Twitter снабженное данными изображение и заявило, что беспилотник действительно представляет собой копию RQ-170, а размах его крыла составляет 85 футов, что приблизительно равняется 26 метрам. Похоже, эта модификация больше, чем та, что показана на видео от 2014 года. Но можно ли доверять этим данным? Давайте воспользуемся габаритами RQ-170, чтобы рассчитать размах крыла иранского БПЛА, сконструированного по его образцу.

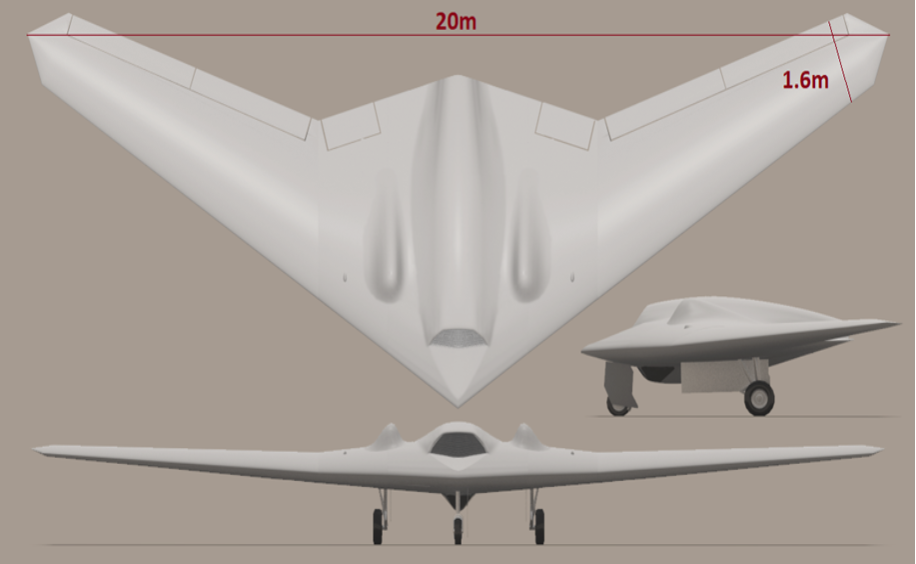

Размах крыла RQ-170 составляет 20 м, ширина концевой части крыла – 1,6 м. Соотношение между этими двумя величинами равняется приблизительно 12,5:1. Если предположить, что в плане пропорций иранский беспилотник аналогичен оригинальной модели, то размах его крыла можно рассчитать на основании фотографий, где запечатлена концевая часть крыла.

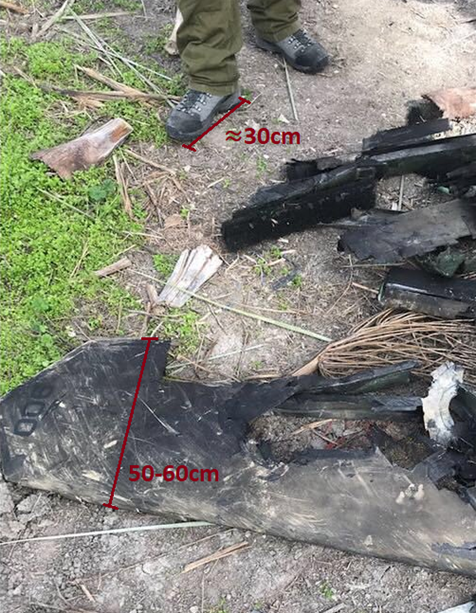

Размер крыла по сравнению с человеческой ступней на фотографии, опубликованной Армией обороны Израиля.

Воспользовавшись этим изображением разбившегося беспилотника, опубликованным Армией обороны Израиля, можно сравнить концевую часть крыла с попавшим в кадр ботинком и предположить, что ее ширина составляет 50–60 см. Следовательно, при коэффициенте 12,5:1 размах крыла беспилотника будет равняться 6,25-7,5 м.

Таким образом, на основании приведенного выше снимка можно предположить, что Израиль преувеличил размеры иранского БПЛА, когда сообщил о размахе крыла в 26 м. Подтвердить правдивость этих слов удастся только в том случае, если появятся новые данные, свидетельствующие в их пользу.

Сравним крыло и другие детали

При помощи других фотографий разбившегося беспилотника, загруженных в сеть Армией обороны Израиля, можно установить модификацию аппарата, сбитого вертолетом Apache. На приведенных ниже снимках четко видно, что форма его крыла совпадет с формой крыла беспилотников, запечатленных на видео в 2016 году.

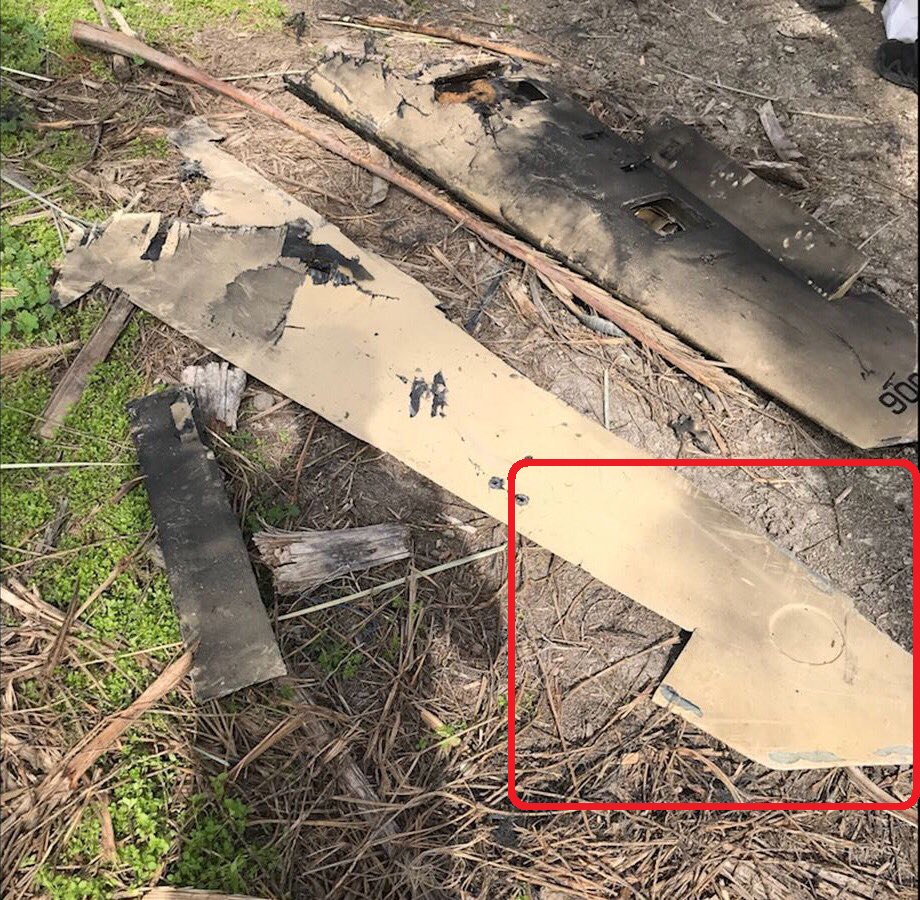

Концевая часть крыла иранского беспилотника на фотографии, опубликованной Армией обороны Израиля.

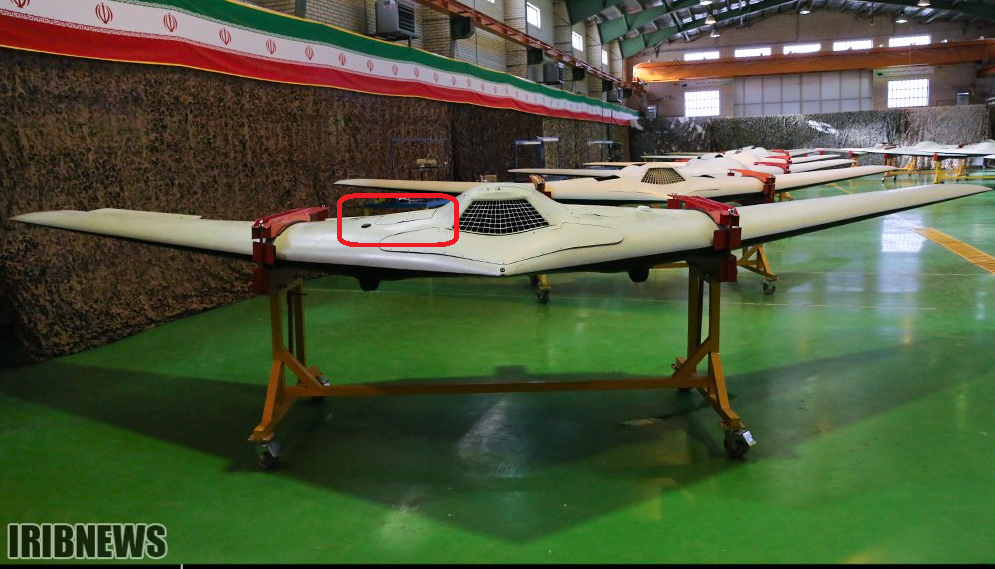

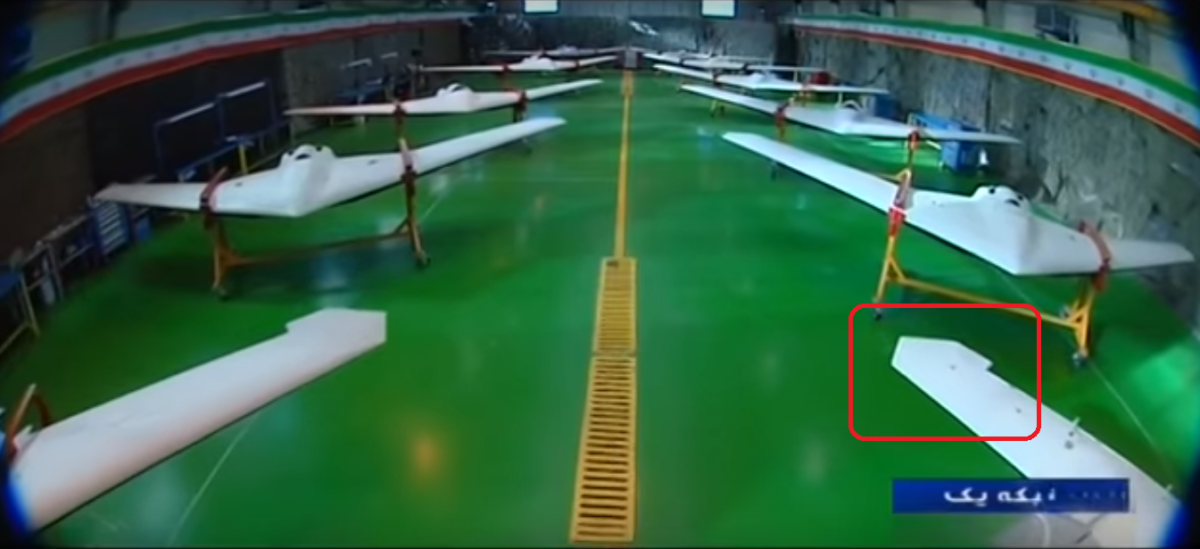

Десять БПЛА «Сэкех» в ангаре. Точное местоположение неизвестно.

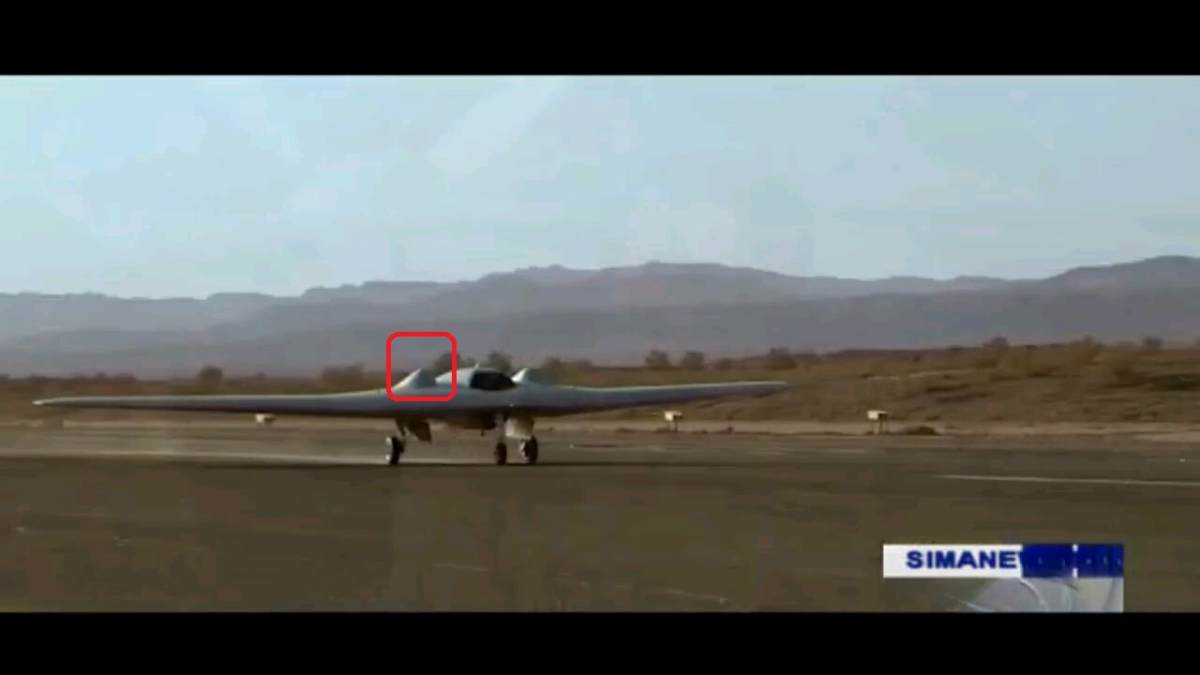

Похоже, к этой модификации относятся разбившийся БПЛА и аппараты, показанные по иранскому телевидению, а беспилотник, который мы наблюдали в полете, представляет собой другую модификацию, так как форма его крыла отличается – хотя, возможно, у него просто выпущены закрылки. Тем не менее, между ними есть другие заметные различия.

Беспилотник, представленный на фотографии выше, больше по сравнению с аппаратами, выставленными в ангаре, и воздухозаборники двигателей у него располагаются наверху. У двух БПЛА, стоящих в ангаре, воздухозаборники также большого размера, однако возвышения с обеих сторон выхлопного отверстия (которые есть у снятого в полете беспилотника) отсутствуют.

На том отрезке видео, где беспилотник еще не сбили, можно угадать очертания пропеллера, то есть аппарат, возможно, оснащен поршневым двигателем – но это всего лишь предположение.

Однако если наше предположение верно, то подстреленный Израилем БПЛА не принадлежит к классу «Шахид-171 Симург», показанному по иранскому телевидению.

Пользователи Twitter @border9999 и @reutersanders опубликовали информацию о военном аэродроме к востоку от Тегерана, а спутниковые снимки Google Earth от 20 октября 2013 года свидетельствуют о том, что там базировались похожие V-образные беспилотники. Размах крыла этого аппарата – 10 м, хотя по фотографии невозможно понять, являются они моделями или настоящими и полностью функциональными БПЛА.

Подводя итоги, скажем, что на данный момент известны три версии беспилотного аппарата с V-образным крылом: две различные модификации «Сэкех» и более крупный беспилотник, известный под названием «S-171 Симург», и именно последний был показан в полете на государственном телеканале Ирана.

Новая война дронов?

В постах Армии обороны Израиля мелькает еще кое-что интересное – ударный беспилотник «Шаер-129», обнаруженный с воздуха в ходе разведывательной операции (информация опубликована в Twitter). «Шаер-129» был замечен к западу от Пальмиры на авиабазе T-4 и припаркован рядом с ангаром, который, как подтверждено при помощи геолокации, действительно находится на этой авиабазе.

На загруженном в сеть снимке, который был сделан с воздуха, мы видим «Шаер-129» на военном аэродроме T-4, что в провинции Хомс, Сирия.

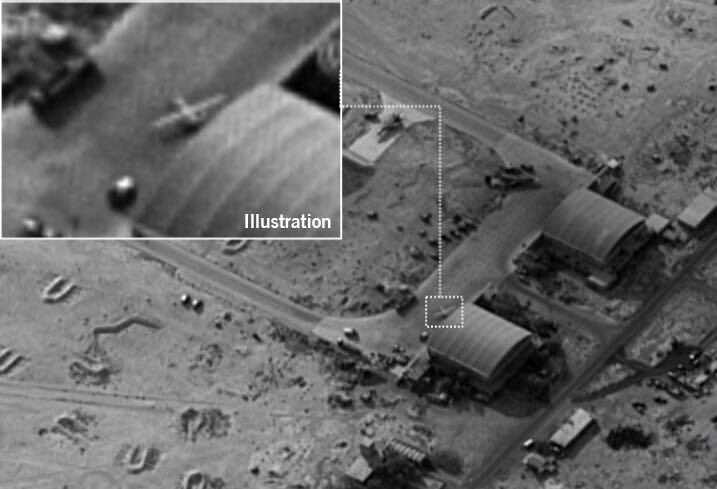

На снимке Армии обороны Израиля – беспилотник «Шаер-129» на авиабазе T-4.

Ангар на авиабазе T-4 в провинции Хомс, Сирия, местоположение подтверждено методом геолокации.

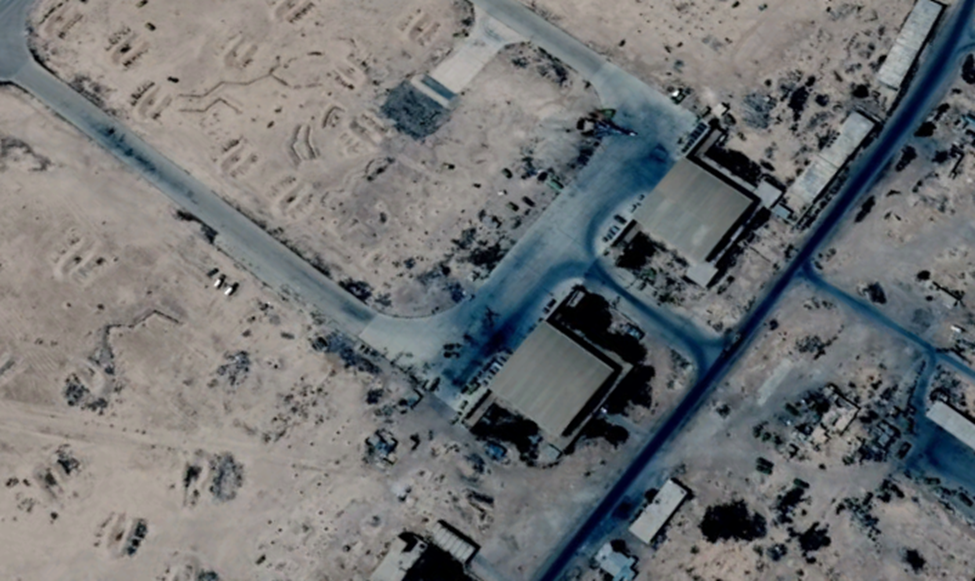

Спутниковый снимок Google Earth – авиабаза T-4, Сирия.

Ever since they got involved in the Syrian war (following a request of the Syrian government), the IRCG has experimented with various types of unarmed intelligence, surveillance, targeting and reconnaissance drones, and later on also armed versions. Their battlefield tested use could improve Iran’s commercial position for competing on the drone market in countries they have trade relations with, either by sales or export of knowledge on how to build these types of combat drones.

С тех пор как Корпус стражей Исламской революции по просьбе Башара Асада начал участвовать в военном конфликте в Сирии, иранские военные экспериментировали с различными моделями и модификациями разведывательных беспилотников (в том числе для разведки целей), а также с боевыми БПЛА. Благодаря возможности провести боевые испытания Иран повысил свою конкурентоспособность на рынке военной продукции и теперь может предлагать торговым партнерам как готовую технику, так и знания в области конструирования ударных беспилотников.

Неудачная попытка плагиата или орудие пропаганды?

Как уже упоминали другие исследователи, с выставляемыми напоказ беспилотниками всегда связаны определенные ограничения, например неизвестно, что собой представляет реальная боевая модель. Внешность может быть обманчива. Это утверждение справедливо и в отношении иранских БПЛА.

Некоторые государства приукрашивают свой военный потенциал в целях пропаганды, как, например, Россия с ее надувными истребителями или Иран, который показал по телевидению относительно маленькие беспилотники, вооруженные относительно большими ракетами неизвестного типа и очень убедительно напоминающие макеты.

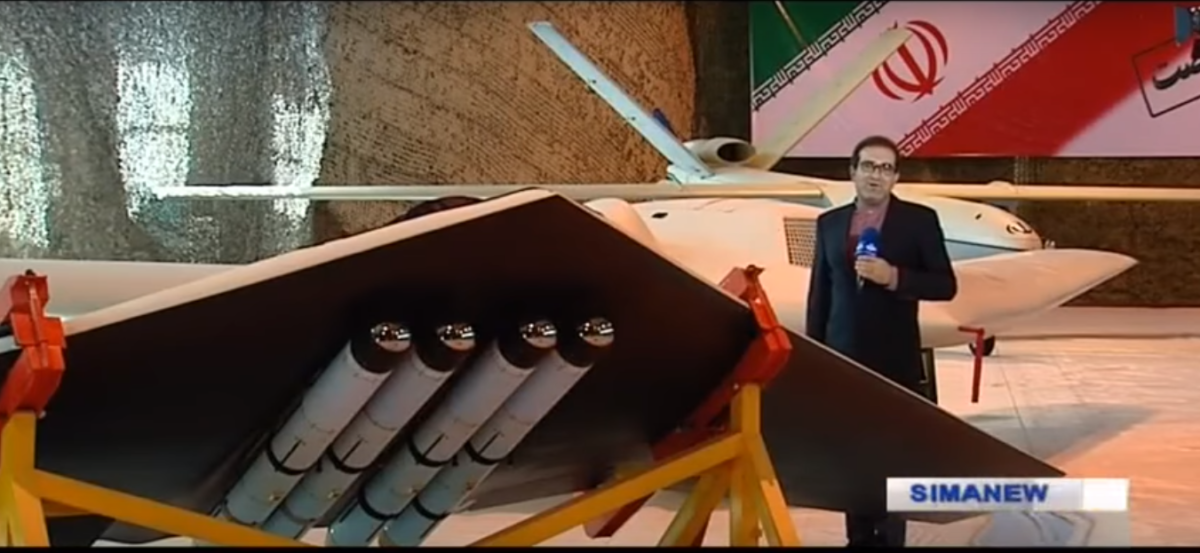

Другая модификация «Сэкех» с четырьмя ракетами неизвестного типа, октябрь 2016 года.

«Непохоже, будто он способен вести скрытные действия, – заявил в интервью CNN, посвященному этой модели иранского БПЛА, Роджер Шэнахэн, научный сотрудник Института международной политики Лоуи. – Может быть, они просто разработали новую модификацию, которая лучше предыдущей, может быть, они именно эту теорию и пытались протестировать».

При этом недооценить военный потенциал государства не так уж и сложно. Притвориться слабым – это тоже тактика, и она помогает ввести противника в заблуждение.

Сирия – испытательный полигон для беспилотников

Учитывая скорость технического прогресса, в наше время как государственные военные подразделения, так и вооруженные группировки демонстрируют потрясающие успехи в освоении беспилотных технологий, и в ближайшем будущем нас, скорее всего, ждут новые сюрпризы.

Благодаря военному конфликту в Сирии США удалось протестировать на ее территории различные беспилотники и сопутствующее оборудование. В частности, можно привести следующие примеры: новый снаряд ударного действия, предположительно сброшенный американским беспилотником, массовое применение беспилотников гражданского назначения бойцами «Хезболлы» и «Исламского государства», применение иранскими военными вооруженных и разведывательных БПЛА «Шахид-129» при разведывании целей и нанесении ударов, переброска 80 российских беспилотников, предназначенных для содействия в ходе военных операций, а также применение сирийскими вооруженными группировками значительного количества самодельных беспилотников, вооруженных гранатами, для нападения на авиабазу Хмеймим, где базируются российские истребители.

Эта статья – результат совместных усилий Майкла Крикшэнка (@MJ_Cruickshank), который провел замеры, используя видеоматериалы Армии обороны Израиля, и Кристиана Триберта (@trbrtc). Поддержку авторам оказали Адам Ронсли (@arawnsley), Фуке Постма (@foekepostma) и «Самир» (@obretix).

Wim Zwijnenburg

Вим Звейненбург – руководитель проекта по гуманитарному разоружению в PAX. Занимается вопросами, связанными с конфликтами и экологической обстановкой на Ближнем Востоке, использованием и распространением новых военных технологий и торговлей оружием. Twitter: @wammezz
