Какие боеприпасы ИГ сбрасывает с беспилотников

28.06.17

Nick Waters

Распространение вооруженных беспилотников в рамках текущей гражданской войны в Сирии и Ираке – признанный факт. «Джунд аль-Акса», «Хезболла», «Исламское государство» (ИГ) и иракские правительственные силы применяют коммерческие беспилотники, которые подверглись модификации и были снабжены самодельными бомбами или, в случае «Хезболлы», боевыми элементами из кассетных боеприпасов. Разнообразие боеприпасов, которыми вооружают беспилотники, на удивление велико, при этом для разных регионов, охваченных конфликтом, характерны различные боеприпасы, что можно объяснить целым рядом факторов, от изготовителя до имеющихся в наличии материалов.

В базу данных по авиаударам с беспилотников Drone Strike Database внесены изображения 121 удара из материалов, опубликованных ИГ до 23 мая 2017 года; в ней также содержится таблица, где можно найти дату первой обнаруженной публикации, а также место, предполагаемую цель и тип боеприпаса для каждого зарегистрированного инцидента. Все данные были внесены в интерактивную базу Silk, благодаря чему читатели имеют возможность изучать их самостоятельно. На сайте также есть интерактивная карта, по которой можно проследить, какие типы боеприпасов, применяемых ИГ для вооружения беспилотников, характерны для определенных населенных пунктов и регионов. К сожалению, разработчик прекратил техническую поддержку Silk, и чтобы разобраться с интерфейсом, потребуется некоторое время, однако если вы освоите принципы работы с этой базой, в вашем распоряжении будет отличный инструмент для отображения данных.

В этой статье мы используем имеющийся набор данных, чтобы проанализировать и задокументировать различные виды боеприпасов, которые ИГ сбрасывало с беспилотников, а также точки их применения и предполагаемые цели. Для сбора этих данных использовалась информация, опубликованная ИГ, поэтому следует учитывать, что она отображает лишь часть воздушных операций с применением БПЛА. В нашем распоряжении есть информация только о тех ударах, которые ИГ решило обнародовать. Кроме того, не стоит забывать, что точки ударов обозначены очень приблизительно – с точностью до провинции (за исключением тех случаев, когда были указаны точные координаты). Те удары, которые не удалось локализовать, привязаны к точке в акватории Средиземного моря – таким образом, они отображаются на карте, но пользователям сразу понятно, что точное место удара неизвестно.

В этой статье мы используем несколько терминов, которым следует дать определение, прежде чем мы приступим к представлению данных:

  • Под «ударом» понимается вылет, который беспилотник совершает для того, чтобы сбросить один или несколько боеприпасов на одну цель.
  • Поскольку по природе своей бомбы, применяемые ИГ для вооружения беспилотных аппаратов, изготовлены из компонентов разных боеприпасов, в этой статье мы будем говорить о «боеголовке», «средней части» и «стабилизаторе». На фотографии ниже приведен реальный пример боеголовки, однако в базе данных под этим термином подразумевается та часть боеприпаса, которая способствует ликвидации цели, вне зависимости от того, включает она взрывчатые вещества большой разрушительной силы или другие вещества.
  • В базе данных упоминаются «средние части» боеприпасов. Они входят в состав многих бомб, но пока мы не можем сказать ничего конкретного об их происхождении.

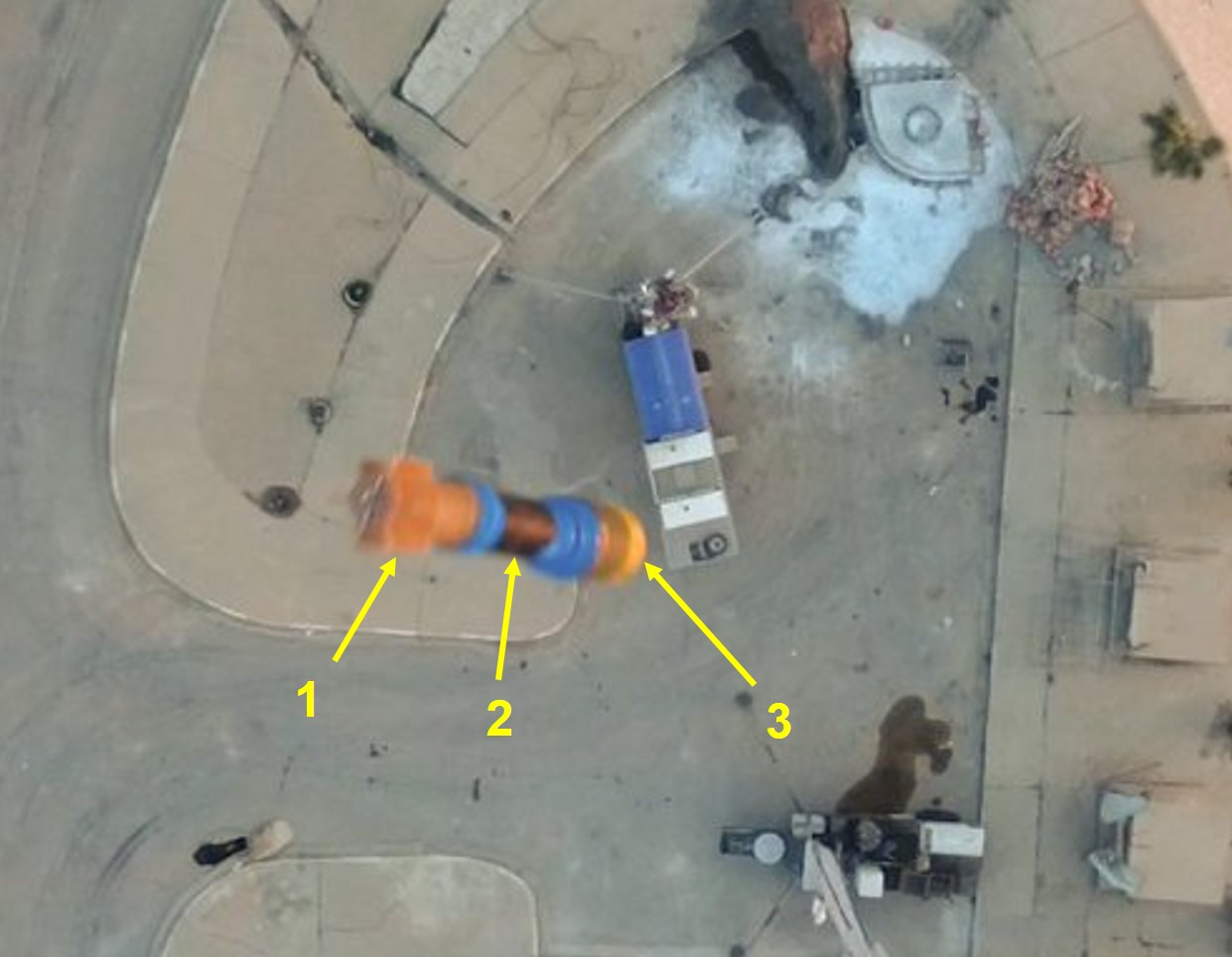

На фотографии четко видны три разные части: 1 – стабилизатор, 2 – средняя часть, 3 – боеголовка (в этом случае – 40-миллиметровая граната)

Рассмотрим все части боеприпасов: боеголовку, среднюю часть и стабилизатор, – анализируя их по отдельности.

Боеголовки

ИГ использует очень широкий ассортимент боеголовок для изготовления боеприпасов, начиная с 40-миллиметровых гранат и заканчивая боевыми элементами, которые не удалось опознать.

Разновидности боеголовок, применяемых боевиками ИГ

На диаграмме выше приведен процент использования различных боеголовок. Наиболее часто боевики применяют 40-миллиметровые гранаты, также велико число боеголовок неизвестно происхождения (либо потому, что боеголовку на изображении не видно, либо потому, что классифицировать ее не удалось). Рассмотрим каждый вид боеголовок в отдельности.

40-миллиметровая боеголовка

В материалах, опубликованных ИГ, в качестве боеголовок чаще всего (приблизительно в 50% случаев) встречаются 40-миллиметровые гранаты. Их в основном применяют в Ираке, по большей части в Мосуле и его окрестностях. Существует два подвида таких боеголовок: из отдельной 40-миллиметровой гранаты или из двух соединенных вместе 40-миллиметровых гранат (второй вариант мы назовем «двойная 40-миллимтеровая боеголовка»).

Отдельная 40-миллиметровая граната

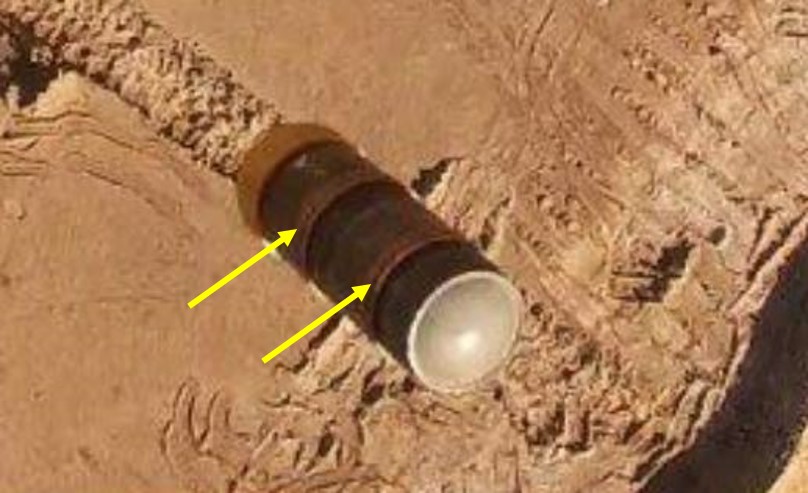

Двойная 40-миллиметровая боеголовка. Желтые стрелки указывают на два ведущих пояска, по которым становится понятно, что это две 40-миллиметровые гранаты, соединенные друг с другом

На приведенной ниже карте видно, что 40-миллиметровые боеголовки используются только в Ираке – по крайней мере, согласно материалам, опубликованным игиловскими СМИ. Мы также видим места применения двойных 40-миллиметровых боеголовок – чаще всего (в 4 случаях из 9) они встречались в районе Хадисы.

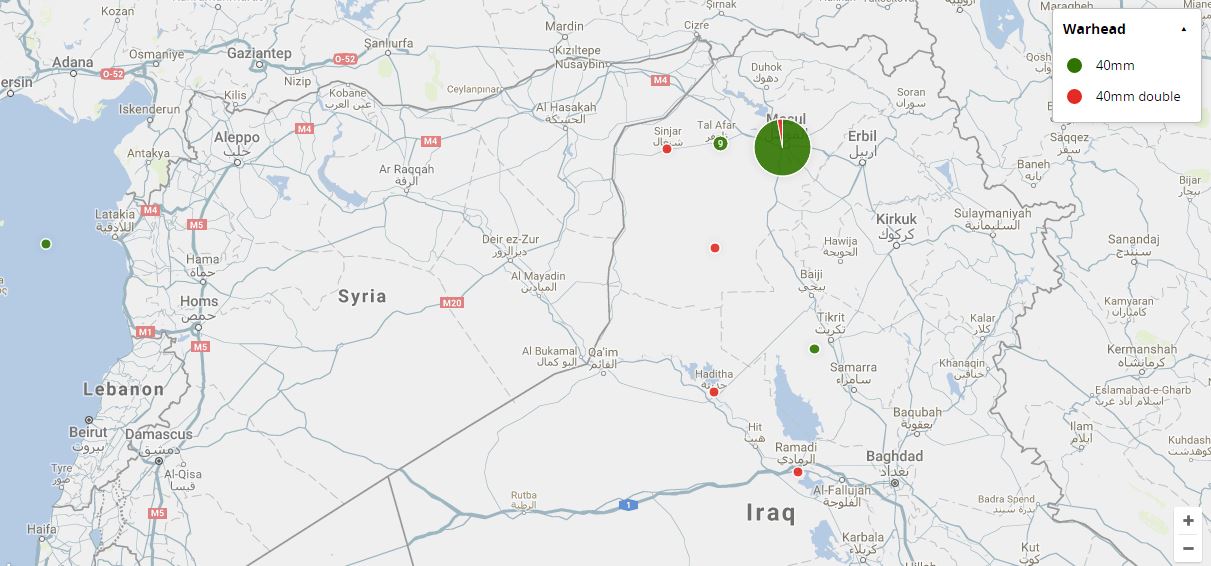

Места применения боеприпасов с 40-миллиметровыми боеголовками

Боеголовка-граната

Пример боеголовки-гранаты

Этот тип боеголовки называют «гранатой» из-за сходства с американской Mk II, но на самом деле ее происхождение неизвестно. Боевики ИГ широко применяют ее для изготовления сбрасываемых с беспилотников бомб, особенно в окрестностях Дейр эз-Зора. Боеголовки-гранаты были использованы в ходе 16 ударов, съемку которых опубликовало ИГ, что равняется 13% от общего числа.

Как показано на карте ниже, этот тип боеголовок в основном применялся в районе Дейр эз-Зора, а также по одному разу в Телль-Афаре, Хаме и Хомсе.

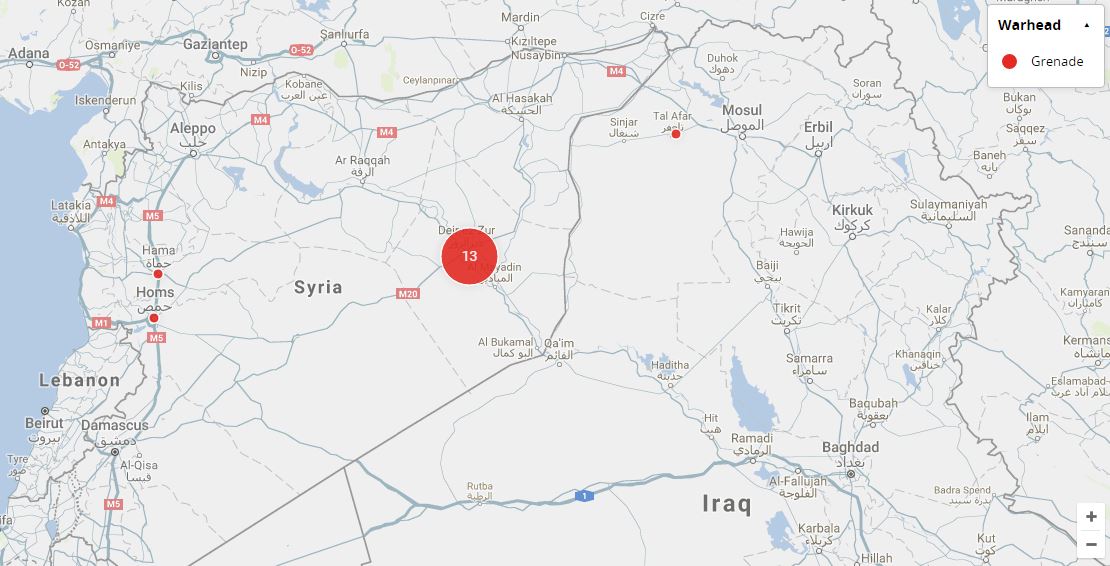

Места применения боеприпасов с боеголовками-гранатами

Боеголовка-снаряд

Пример боеголовки-снаряда

Вероятно, это снаряды более крупного калибра (возможно, от 20 до 40 мм), модифицированные таким образом, чтобы их можно было сбрасывать с беспилотников. В нашем распоряжении есть только нечеткие изображения, поэтому сложно сказать, имеем мы дело с одним типом снарядов или с разными, тем не менее, на вид они похожи и на этом основании были отнесены к одной группе. Боеголовки-снаряды были замечены 9 раз – в 7,5% случаев.

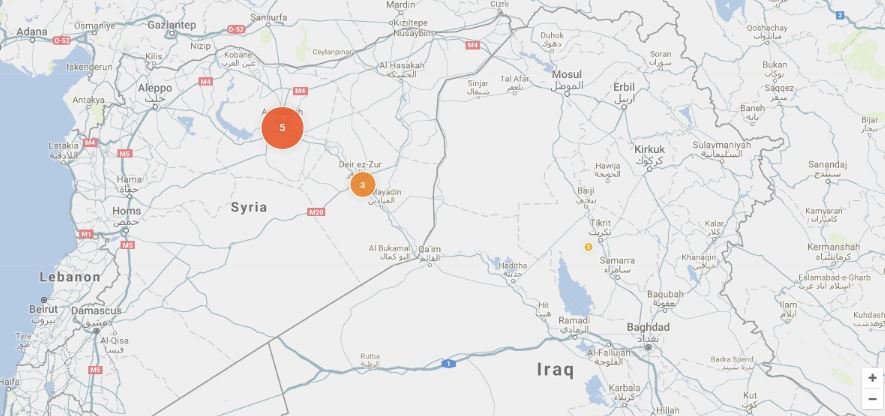

Как показано на карте ниже, эти боеголовки встречались в Дейр эз-Зоре (3), Ракке (5) и провинции Салах-эд-Дин (1).

Места применения боеприпасов с боеголовками-снарядами

Белый снаряд

Пример боеголовки в виде «белого снаряда»

Применение таких боеголовок было зарегистрировано только в двух случаях (оба раза в районе города Эр-Рутба), однако предполагается, что они являются стандартным видом оружия. Определить их происхождение не удалось, и мы будем благодарны нашим читателям за любую дополнительную информацию об этих боеголовках.

Листовки

Сброс листовок

В опубликованных ИГ материалах показаны два случая сброса листовок с беспилотников (оба в одном и том же видео, снятом в Дейр эз-Зоре). Информации о содержании листовок на видео нет.

Боеголовки неизвестного происхождения

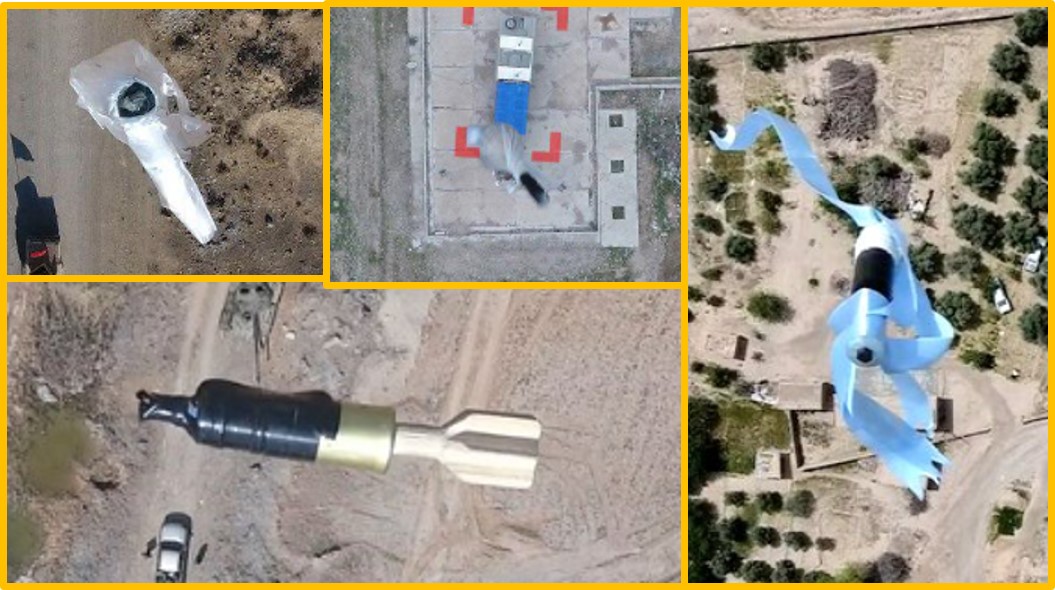

Примеры боеголовок неизвестного происхождения

На значительной части видео боеголовки не видны, видны настолько неотчетливо, что определить их тип невозможно, или видны, но не относятся ни к одной известной группе. География применения боеголовок неизвестного происхождения совпадает с общей географией ударов, нанесенных ИГ с беспилотников. Как и в случае с «белым снарядом», мы будем признательны за любую дополнительную информацию, особенно по поводу боеприпасов, которые недавно были замечены в районе Ракки.

Пример боеголовки неизвестного происхождения, замеченной в районе Ракки

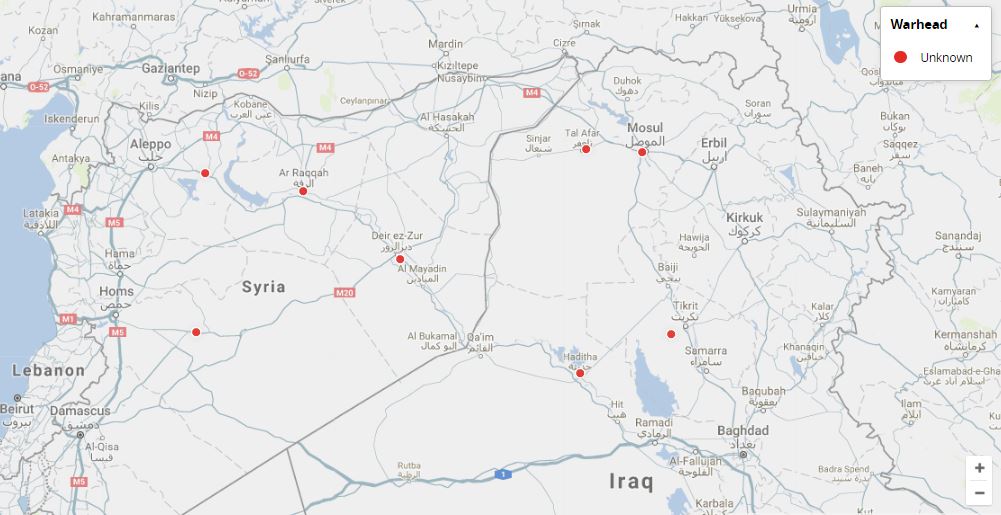

Места применения боеприпасов с боеголовками неизвестного происхождения

Стабилизатор

Стабилизатор – это важная составляющая боеприпасов, которые сбрасывают с беспилотников. Она способствует более точному попаданию, а также тому, что бомба летит носовой частью вниз (что повышает вероятность взрыва при попадании в цель). В видеоматериалах, опубликованных ИГ, встречаются несколько разновидностей стабилизаторов, в том числе парашюты, шлейфы и пластиковое оперение (по-видимому, промышленного производства). На диаграмме ниже отображены различные виды стабилизаторов.

Различные виды стабилизаторов

По аналогии с предыдущим разделом, мы рассмотрим каждый вид стабилизаторов по отдельности.

Пластиковый стабилизатор с 6 перьями

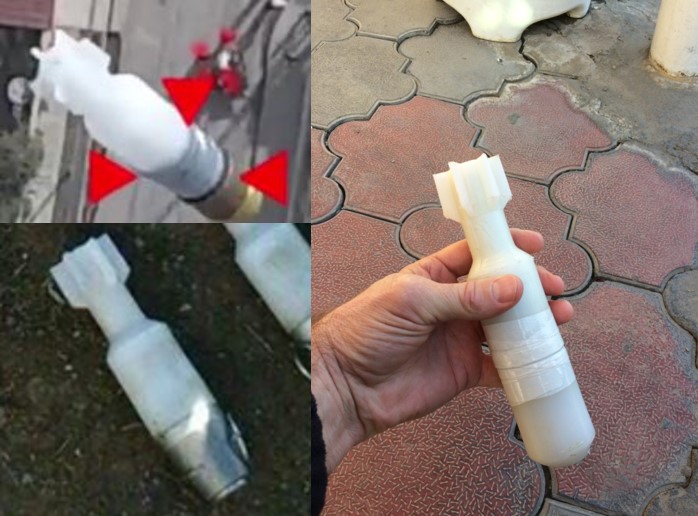

Примеры пластиковых стабилизаторов с 6 перьями

Сначала осведомленный источник сообщил нам, что этот вид стабилизаторов производят на фрезерных станках с ЧПУ. Однако отчет группы Conflict Armament Research, согласно которому стабилизаторы были изготовлены методом отливки, поставил этот вариант под сомнение. Автор не имел возможности лично изучить подобные стабилизаторы и не может дать никаких комментариев по поводу метода их производства.

Как показано на карте ниже, пластиковые стабилизаторы с 6 перьями применялись только в Ираке, большинство из них – в Мосуле (31) и Телль-Афаре (10). Кроме того, в четырех случаях они были замечены в провинции Салах-эд-Дин и в одном – в неизвестной географической точке. По распространенности эти стабилизаторы находятся на первом месте (почти 40% всех случаев).

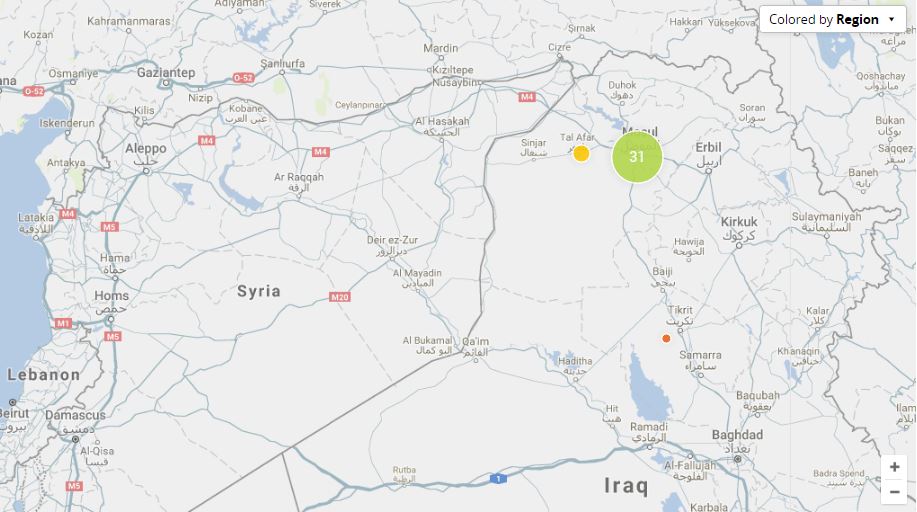

Места применения пластиковых стабилизаторов с 6 перьями

Металлические стабилизаторы с 4 перьями

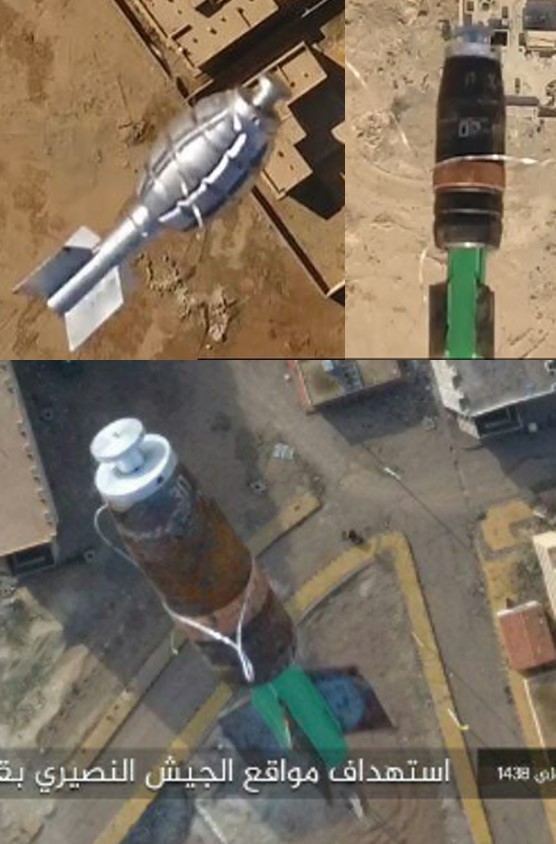

Примеры металлических стабилизаторов с 4 перьями

Эту группу стабилизаторов несложно отличить от других; хотя внутри нее наблюдаются некоторые вариации относительно размера и формы, основа конструкции всегда остается одинаковой – четыре металлических пера, присоединенных к металлической основе цилиндрической формы. Такие стабилизаторы встречаются только на юге и западе Сирии, в основном (15) в Дейр эз-Зоре, по одному в провинциях Хомс и Хама. Они используются в 14% от общего числа авиаударов, зарегистрированных в базе данных.

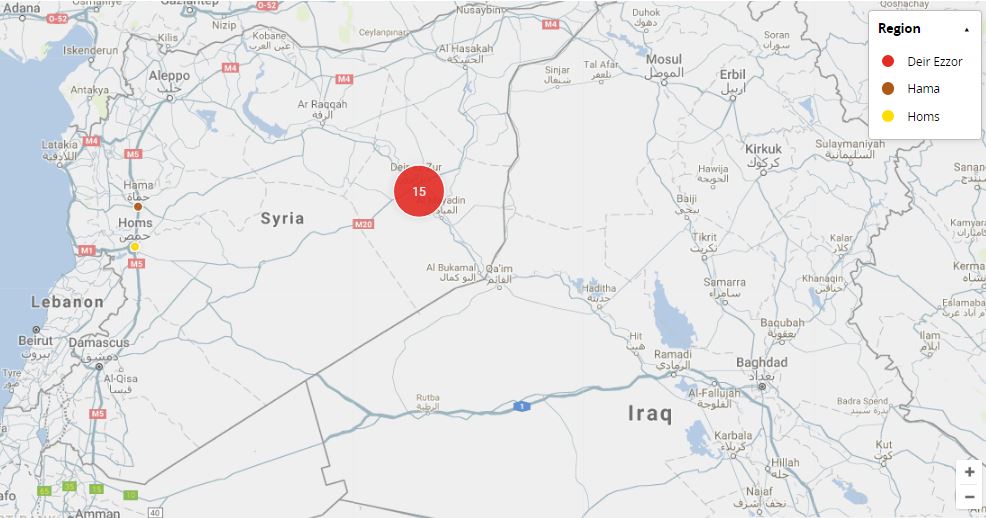

Места применения металлических стабилизаторов с 4 перьями

Деревянные стабилизаторы с 6 перьями

Примеры применения деревянных стабилизаторов с 6 перьями

Такие стабилизаторы – явление относительно новое, в опубликованных ИГ материалах первый из них встречается 15 марта 2017 года. Их легко узнать по внешнему виду; несмотря на некоторые отличия в форме и размерах, все они имеют общую конструкцию и одинаковые длинные перья значительной толщины. Вероятно, они изготовлены из дерева, хотя на момент написания статьи эта теория еще не была подтверждена. Большинство (7) стабилизаторов этого типа были замечены в Ракке, один – в районе Абу-Макбара в провинции Алеппо, еще один – в провинции Салах-эд-Дин. Они применяются приблизительно в 7% всех случаев, внесенных в базу данных.

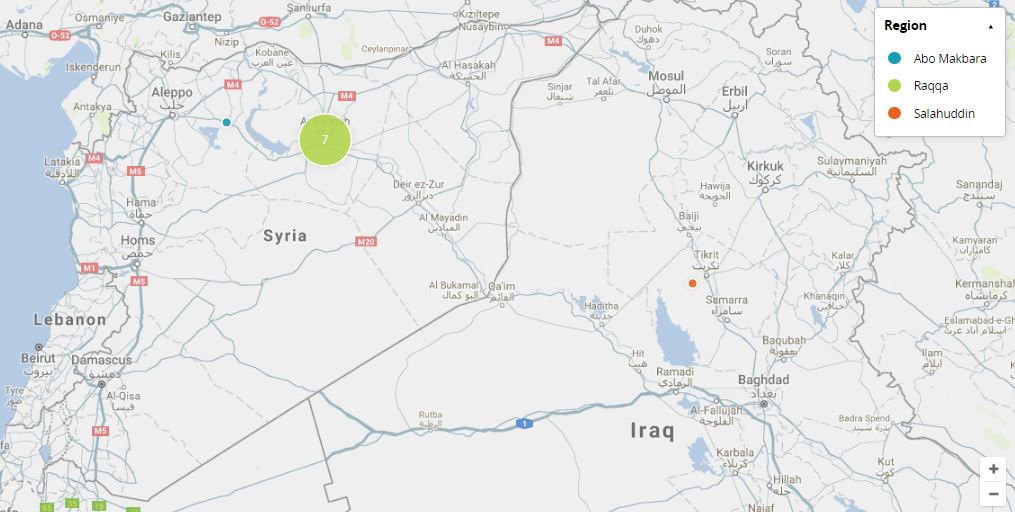

Места применения деревянных стабилизаторов с 6 перьями

Шлейфы

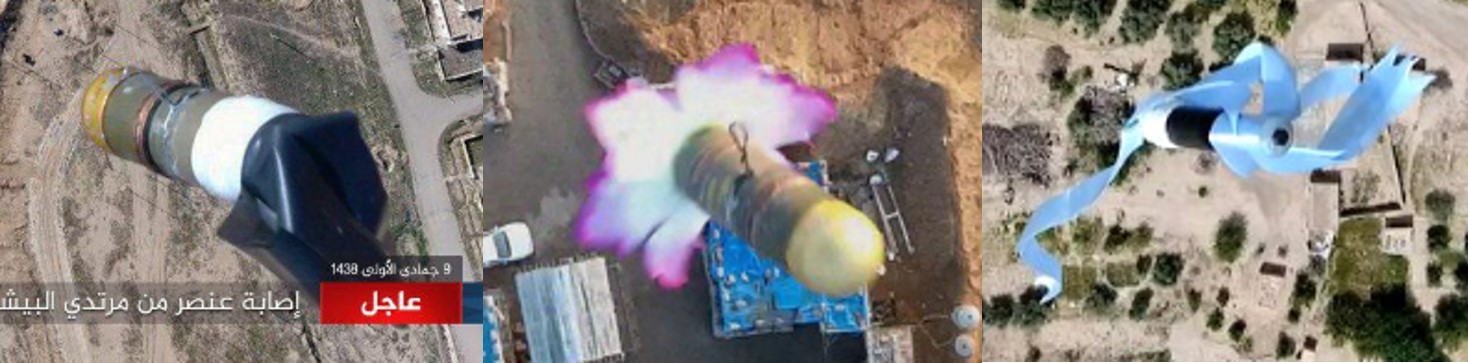

Примеры шлейфов

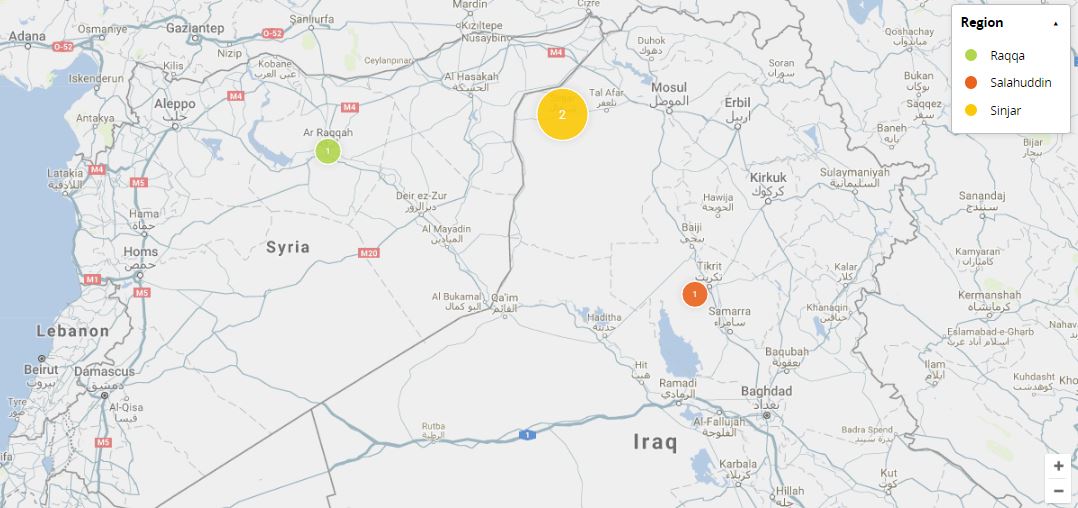

Шлейфы были замечены только на 4 бомбах, то есть в 3% случаев. Съемка трех ударов была опубликована в феврале 2017 года, четвертого – в мае 2017 года. Один удар был нанесен по цели в провинции эр-Ракка, два – в районе Синджара, еще один – в провинции Салах-эд-Дин.

Места применения деревянных стабилизаторов с 6 перьями

Другие виды стабилизаторов

В опубликованных ИГ материалах есть два стабилизатора, которые невозможно отнести ни к одной из перечисленных выше групп – стабилизатор в виде парашюта, замеченный в провинции Салах-эд-Дин, и стабилизатор белого цвета, вероятно, с 4 перьями, который не удалось точно идентифицировать.

Стабилизатор в виде парашюта

Стабилизатор неизвестного типа (возможно, с 4 перьями)

Цели

В этом разделе мы расскажем о целях, на которые боевики ИГ сбрасывали бомбы с беспилотников. Конечно, мы не можем утверждать, что они хотели поразить именно указанные объекты, однако судя по базе данных, если сбросить бомбу с БПЛА с достаточно большой высоты, удар по группам людей, транспортным средствам и боевым позициям противника может быть достаточно точным. На диаграмме ниже указаны предполагаемые цели.

Цели, на которые с беспилотников были сброшены боеприпасы

Как видно по диаграмме, в качестве целей для ударов наиболее часто фигурируют вездеходы, боевые позиции и внедорожники. Конечно, выбор цели зависит от характера ландшафта и технических возможностей, но по диаграмме видно, что под прицел боевиков в основном попадают транспортные средства без брони, такие как вездеходы, внедорожники, грузовики, автомобили, автобусы и неопознанные транспортные средства. Всего таких целей 63, или немногим более 51%. Почему ИГ выбирает именно эти цели, неизвестно. Тем не менее, если учесть, что транспортные средства – это важный объект, который проще заметить, чем пехотинцев, и поразить который легче, нежели бронированные машины, то выбор боевиков становится понятен.

ИГ в основном сбрасывает бомбы на небронированные средства передвижения, но иногда – с переменным успехом – стреляет и по бронированному транспорту. Из опубликованных материалов следует, что боевики обстреляли 5 танков, БТР M113, бронетранспортер с защитой от мин и нападения из засад, транспортное средство, похожее на бронированный трактор, а также, возможно, бронемашину Cougar и БМП. На видео, которое было выпущено ранее и не включено в базу данных, можно увидеть, как боевики сбрасывают бомбу на иракский танк M1 Abrams, при этом им, возможно, удается ликвидировать командира.

Заключение

По картам видно, что ИГ часто использует на удивление разнообразные виды авиабомб с разными боеголовками и стабилизаторами. Боевики в основном опубликовали съемки ударов по целям, расположенным в районе Мосула, Дейр эз-Зора и Ракки, а также несколько видео из других зон боевых действий.

Попытки привязать виды боеприпасов к определенным географическим районам не дали результатов. Некоторые признаки характерны для отдельных регионов (например, пластиковые стабилизаторы с 6 перьями – для Ирака, металлические стабилизаторы с 4 перьями – для юга и запада Сирии), но, несомненно, существует вероятность того, что они встречаются и в других частях самопровозглашенного халифата. Эта вероятность только растет, если учесть, что битва за Мосул подходит к концу и боевики, испытывая давление на всех фронтах, вынуждены перераспределять свои ресурсы.

Тем не менее, мы надеемся, что приведенная здесь информация окажется полезной на случай угрозы обстрела с игиловского беспилотника. Главный фактор, который следует учесть, – чаще всего целью боевиков становятся небронированные транспортные средства, которые, с одной стороны, играют важную роль для противника, а с другой, в силу своей незащищенности, могут быть ликвидированы при помощи самодельной бомбы.

Анализ количества нанесенных ИГ авиаударов показывает снижение активности с тех пор, как началось сражение за Мосул. Тем не менее, боевики не отказались от применения вооруженных беспилотников. Их постоянно используют в Дейр-эз-Зоре, кроме того, не исключено, что они начнут часто появляться в Ракке, где силы, сражающиеся против ИГ, вступают в ожесточенные бои в городских условиях.

Автор благодарит Павла Войчика (@SaladinAlDronni), Алдина Абазовича (@CT_operative) и Абраксас Спа (@AbraxasSpa) за то, что они неустанно следят за беспилотниками.

Nick Waters

Ник – бывший офицер британской армии, проходит обучение в магистратуре Кингс-колледж (Лондон). В особенности интересуется конфликтами в Афганистане и Украине, а также безопасностью и международным развитием. Twitter: @N_Waters89
