«Новый» иранский беспилотник в Сирии

21.11.16

Adam Rawnsley

Язык: English

Иран отправил на север Сирии беспилотник новой модели. Об этом свидетельствуют изображения, опубликованные в социальных сетях во второй половине 2015 года. На этих изображениях, сделанных в Сирии, мы видим разбившийся беспилотный летательный аппарат, сбитый турецкими военными в мае на границе в связи с тем, что, по заявлениям правительства Турции, он нарушил воздушное пространство. Согласно фотографии, размещенной в Facebook, этот беспилотник также появился в небе над южной окраиной Алеппо в октябре, когда сирийские войска проводили в этом районе наступательную операцию при поддержке иранских наземных подразделений и российской авиации.

Летательный аппарат на фотографиях представляет собой иранский комплекс беспилотной разведки тактического назначения с V-образным хвостом, на который установлен роторный двигатель с толкающим винтом. Он напоминает малогабаритную версию дрона «Шахид-129» со средней высотой и большой продолжительностью полета, предположительно используемый Воздушно-космическими силами Корпуса стражей Исламской революции (ВКС КСИР). Обычно Иран старается дать широкую огласку всем своим новым моделям беспилотников, но в этом случае иранские власти не опубликовали почти никакой информации, и нам остается только догадываться, какими характеристиками обладает эта модель и как она называется.

На фотографиях из Сирии изображен летательный аппарат, похожий на иранский беспилотник, который совершил аварийную посадку в районе города Сераван (Иран) в феврале 2014 года. На одном из иранских телеканалов показывали беспилотный летательный аппарат, аналогичный по модели дрону, упавшему в Сирии, или очень на него похожий, однако для сравнения и идентификации лучше всего подходят фотографии беспилотника из Серавана.

The “Shahed-123,” as an Iranian military forum labeled it, after a February 2014 crash in Saravan, Iran.

«Шахид-123» (как его опознали на иранском военном форуме) после аварийной посадки в районе иранского города Сераван в феврале 2014 года

Пользователи иранского военного форума отождествили беспилотник из Серавана с летательным аппаратом «Шахид-123», и это похоже на правду, хотя навряд ли можно делать однозначные выводы о его названии или характеристиках без дальнейших комментариев со стороны иранских властей.

Инцидент в Турции

16 мая турецкий самолет F-16, вылетевший с авиабазы Инджирлик, сбил летательный аппарат, залетевший в воздушное пространство Турции возле пограничного пункта «Джильвегёзю» на турецко-сирийской границе. Премьер-министр Турции Ахмет Давутоглу и министр обороны Исмет Йылмаз заявили, что это был сирийский вертолет. Однако впоследствии представители Вооруженные сил Турции давали только общие комментарии по поводу сбитого «сирийского воздушного судна». Правительство Сирии опровергло информацию о потере вертолета, заявив, что на самом деле турки сбили их беспилотник.

Размещенные в Twitter и на новостных сайтах фотографии подтверждают заявления Сирии о том, что сбит был беспилотный летательный аппарат, учитывая, что не было ни одного упоминания о пилоте, который бы выжил или погиб в инциденте, и что снятые обломки не похожи на обломки вертолета.

Внешний вид обломков и заявлении Сирии о том, что сбитый летательный аппарат был беспилотником, сужают круг поисков, так как сирийский парк в основном состоит из иранских дронов, за одним интересным исключением – аппаратом «ТУ-143 Рейс» еще советских времен. На двух фотографиях обломков, упавших на территории Сирии, видны обтекатель двигателя, роторный двигатель, элементы хвостового оперения и полозковое шасси. Все они совпадают с аналогичными элементами «Шахид-123», потерпевшего крушение возле иранского города Серавана.

Обтекатель двигателя

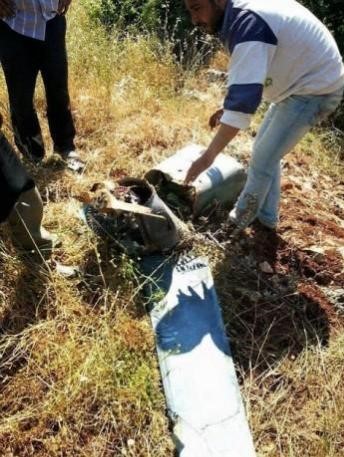

На этих двух фотографиях, сделанных на месте крушения беспилотника в Сирии, мы видим металлический обтекатель и роторный двигатель под двумя разными углами: на одной фотографии – вид на обтекатель с хвостовой части летательного аппарата, на другой обтекатель лежит на боку.

cowling-1cowling-2

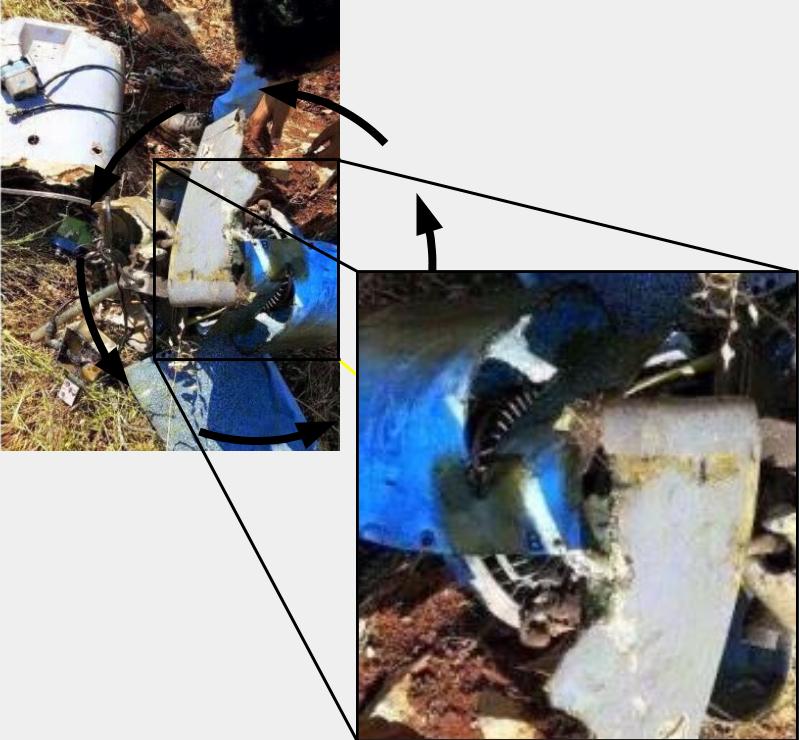

Если второй снимок повернуть на 180 градусов и увеличить, то мы получим более наглядное изображение обтекателя с такой точки зрения, как если бы мы смотрели на него со стороны правого борта беспилотника.

Improved Cowling Pullout 1 rotate

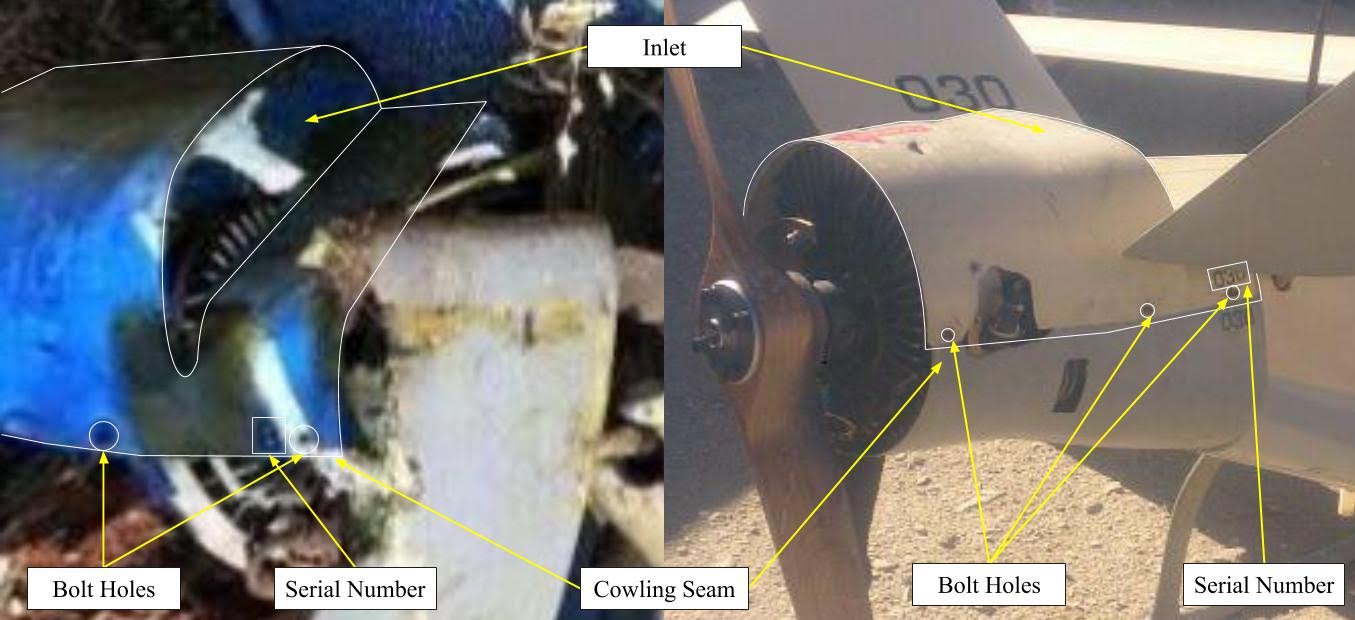

В глаза сразу бросаются несколько элементов, схожих с летательным аппаратом «Шахид-123» из Серавана.

d99068f9-af68-4ec5-8dde-42377c666aed

Обтекатели двигателей обоих беспилотников совпадают по форме, у обоих отверстие воздухозаборника выступает над фюзеляжем, чтобы обеспечить приток воздуха к двигателю. На боку обоих обтекателей имеется стык, то есть они состоят из верхней и нижней части, скрепленных болтами.

Серийный номер на обоих обтекателях находится примерно в одном и том же месте. На сераванском беспилотнике серийный номер состоит из трех цифр и указан рядом со стыком обтекателя и фюзеляжа два раза: под болтовым соединением обтекателя и над ним. У сирийского беспилотника нижняя часть обтекателя отсутствует, зато различима цифра 8, расположенная над болтовым соединением обтекателя приблизительно в том же месте, что и у сераванского дрона, правда, левее болтового отверстия, а не над ним. Поверхность обтекателя слева от цифры 8 имеет другой цвет, что может свидетельствовать об износе или механическом повреждении. Возможно, именно поэтому мы видим только одну цифру серийного номера, а не три.

Двигатель

Оба беспилотника, и сераванский, и сирийский, оснащены роторным двигателем с толкающим винтом. Такой же двигатель мы видим в другом источнике информации о «Шахид-123» – в передаче, освещающей достижения Корпуса стражей Исламской революции в области военной техники, которая вышла в эфир в ноябре 2014 года. В кадре появляются рабочие, занятые сборкой беспилотного летательного аппарата с приподнятой задней частью фюзеляжа, двухтоновой покраской и желтыми штырями для крепления поверхностей V-образного хвостового оперения. Все эти элементы соответствуют устройству «Шахид-123».

Note: Saravan image is a mirror reverse of the original for ease of comparison

Примечание: Изображение сераванского беспилотника представлено в зеркальном отражении для удобства сравнения

В телепередаче, выпущенной в ноябре 2014 года, рабочие проводят испытания роторного двигателя и устанавливают такой двигатель с толкающим винтом в задней части фюзеляжа беспилотного летательного аппарата.

Поверхности V-образного хвостового оперения и полозковое шасси

На двух фотографиях с обломками сирийского беспилотника заметна удлиненная прямоугольная деталь, которая лежит на земле примерно под углом 45 градусов к фрагменту задней части фюзеляжа. Если учесть ее форму и местоположение, можно предположить, что это одна из поверхностей V-образного хвостового оперения, которая, вероятно, отвалилась во время столкновения беспилотника с землей.

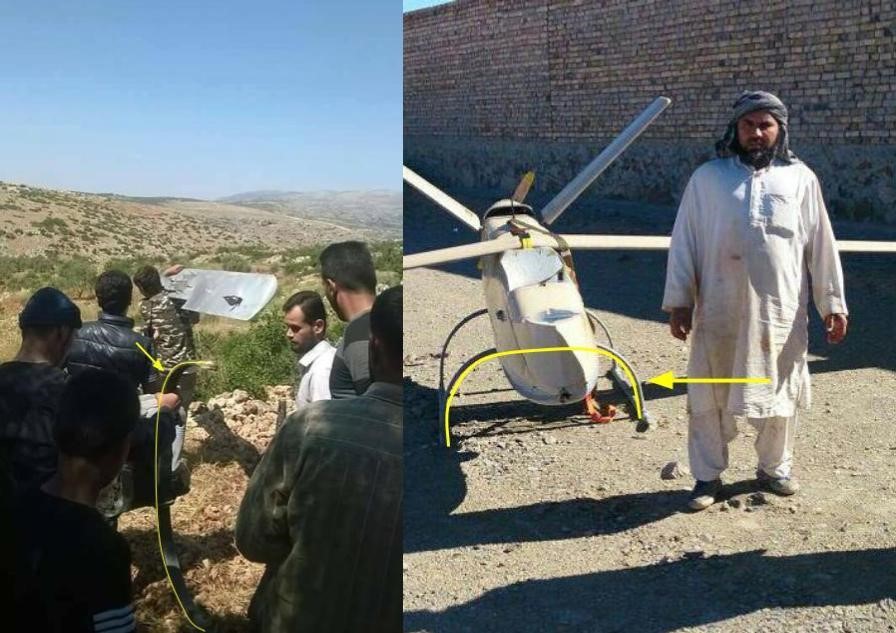

На другом снимке из Сирии несколько мужчин уносят с места крушения обломки беспилотника, в том числе изогнутую металлическую деталь, как было отмечено в Twitter в день инцидента. По форме и размеру эта деталь напоминает полозковое шасси сераванского беспилотника «Шахид-123».

landing

Фотография из Алеппо

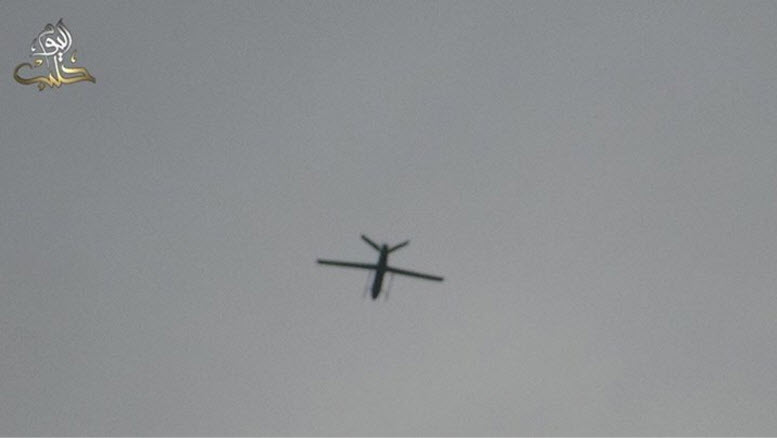

Спустя пять месяцев после инцидента на турецко-сирийской границе  информационный ресурс сирийской оппозиции Halab Today TV опубликовал на своей странице в Facebook фотографию, подпись к которой гласила, что на ней изображен «беспилотник, принадлежащий сторонникам режима Асада и их союзникам, в небе над южными окраинами Алеппо». Этот беспилотник похож на «Шахид-123» – у него такое же металлическое полозковое шасси, V-образное хвостовое оперение, и в целом по форме он совпадает с беспилотником на фотографиях из Серавана.

overhead-drone

Идентификация и серия беспилотников «Шахид»

Существуют доказательства в пользу заявлений участников иранского военного форума о том, что правительство Ирана опознало беспилотник, замеченный в Сераване и, соответственно, в Сирии, как «Шахид-123» (представитель хорошо известной серии иранских беспилотников).

Во-первых, номер летательного аппарата соответствует формату 12X, принятому для обозначения моделей серии «Шахид». Таких моделей, по официальным данным, три, самая известная из них – «Шахид-129». По заявлениям Ирана, на нее можно установить ракеты Sadid класса «воздух-земля». В иранских СМИ сообщалось о наличии еще двух моделей: «Шахид-121» и «Шахид-125».

Как указано в списке вооружения Ирана в блоге Oryx, в иранских СМИ появилось видео с беспилотником, напоминавшим американский RQ-7 Shadow. Он был представлен на выставке военной техники в Иране в августе 2014 года. Бригадный генерал ВКС КСИР Амир Али Гаджизаде заявил, что беспилотник «Шахид-121» применялся в учениях «На Иерусалим» в ноябре 2015 года, но о наличии подлинных фотографий этого летательного аппарата пока не известно.

oryx-shahed

На плакате, который висит на стене за выставленной моделью иранского беспилотника, изображен американский RQ-7 Shadow – как будто в качестве намека.

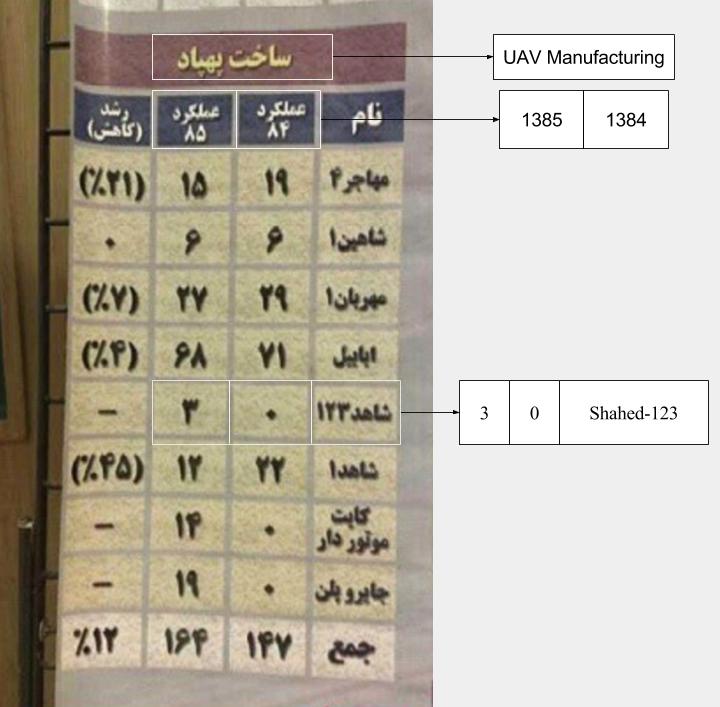

Во-вторых, судя по фотографии, опубликованной на иранском военном форуме, Иран выпустил беспилотник под названием «Шахид-123». В 2010 году один из участников форума military.ir опубликовал фотографию таблицы под названием «Производство беспилотных летательных аппаратов», предположительно сделанную в одном из авиационных музеев Ирана. В таблице указаны серийные номера различных моделей иранских беспилотников, выпущенных в 1384–1385 годах по иранскому летоисчислению (с марта 2005 года по март 2007 года). Из таблицы следует, что по состоянию на март 2007 года было произведено три аппарата «Шахид-123».

Improved S123 Chart

Пока нет ни одного доказательства, позволяющего установить связь между названием беспилотника и фотографиями, на которых он предположительно изображен, в связи с чем существование «Шахид-123» остается чисто теоретическим.

Другие упоминания в иранских СМИ беспилотников, похожих на «Шахид-123»

С 2012 года на иранских телеканалах мелькало несколько беспилотников, по внешнему виду похожих на «Шахид-123», но таких кадров в целом немного, а качество их в большинстве случаев оставляет желать лучшего (изображение размыто, съемка ведется с большого расстояния), к тому же, иранская система классификации дронов остается неясной, и из-за этого сложно сказать, что именно мы видим на этих кадрах: модификацию «Шахид-123» или совершено другой, еще неизвестный летательный аппарат.

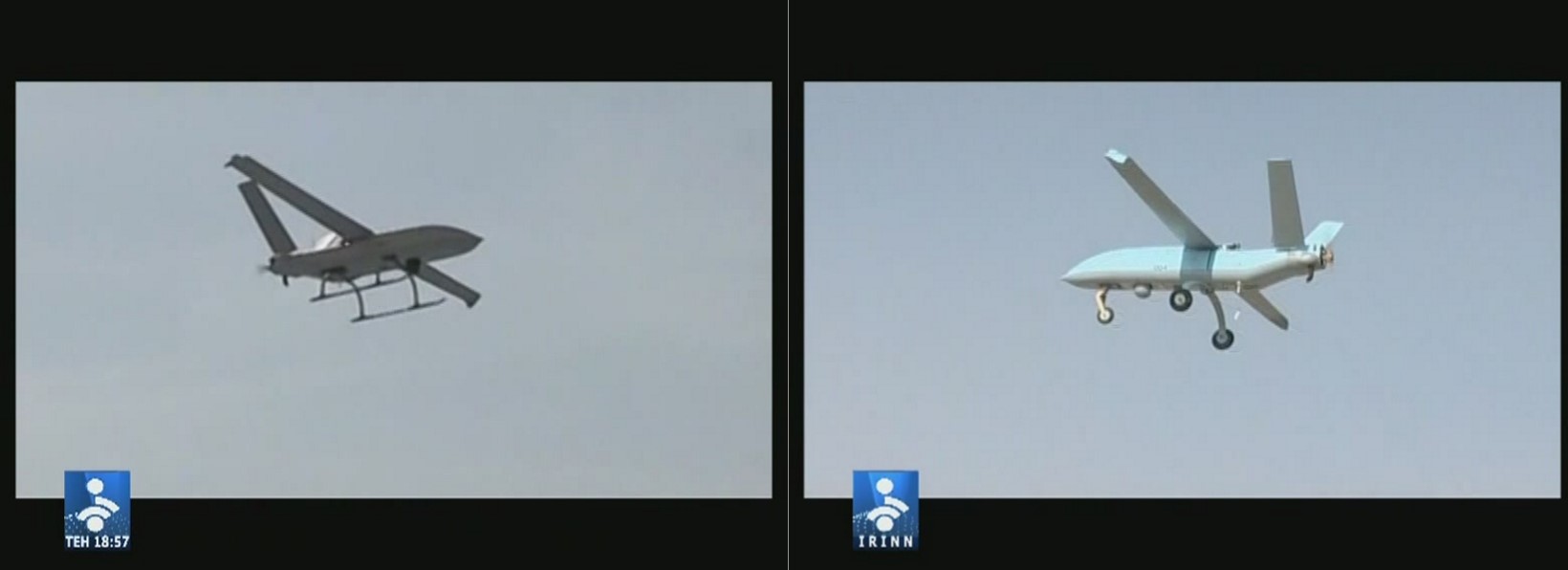

Начало июля 2012 года: Иранское телевидение анонсирует выпуск нескольких беспилотников, о которых еще не было объявлено официально, в том числе «Ясир» и «Шахид-129». В сюжете появляются два аппарата, похожих на «Шахид-123»: одна модель с полозковым шасси и другая модель, напоминающая «Шахид-123», но с трехопорным шасси вместо полозкового. [Фотографии взяты из блога Uskowi On Iran]

two-drones

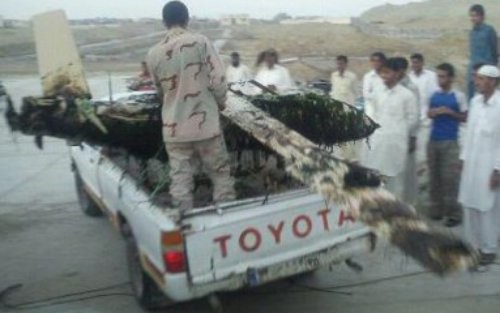

11 марта 2013 года: Автор блога The Aviationist рассказывает о фотографии, на которой предположительно изображен неизвестный беспилотник. Солдаты КСИР выловили его из водоема неподалеку от города Джаск и грузят на прицеп, чтобы отвезти обратно на базу Военно-морских сил Ирана. Аппарат почти полностью покрыт водорослями и грязью, но если судить по размеру, V-образному хвостовому оперению, полозковому шасси и двигателю с толкающим винтом, то он похож на «Шахид-123».

toyota

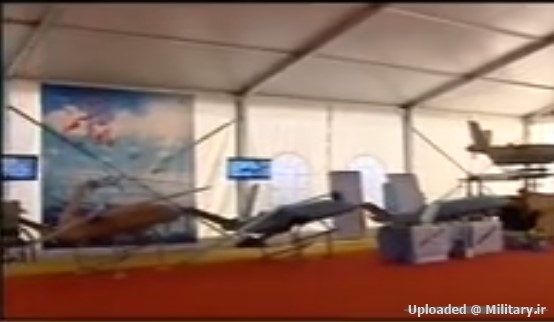

11 мая 2014 года: ВКС КСИР устраивают выставку (на которую приезжает сам великий аятолла Али Хаменеи), где представлены летательные аппараты и авиационное оборудование ВКС, в том числе беспилотник, который предположительно был создан по образцу американского RQ-170. По заявлениям иранских интернет-изданий, среди экспонатов также были «Шахид-121» и «Шахид-125». Кроме того, участники иранского военного форума заметили на заднем плане в сюжетах о выставке несколько беспилотных летательных аппаратов, похожих на «Шахид-123».

irgc

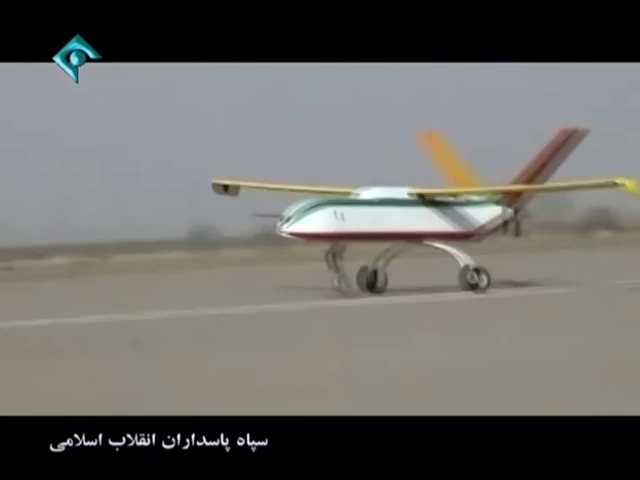

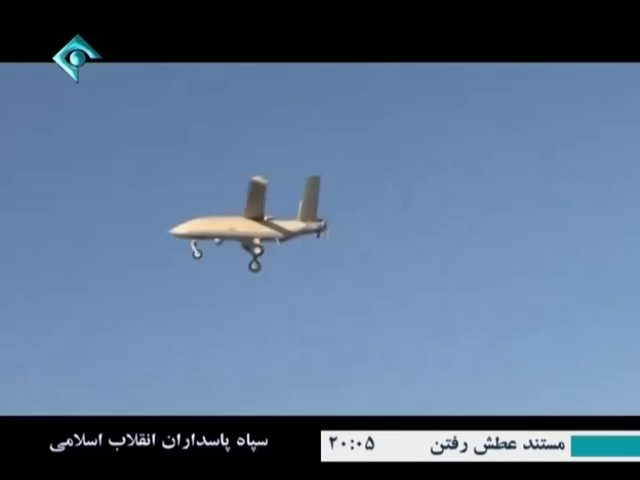

Ноябрь 2014 года: Мы уже упоминали об этой передаче, в которой показана сборка беспилотника «Шахид-123» и, кроме того, еще два других, похожих на него аппарата с трехопорным шасси вместо полозкового. Первый раскрашен в цвета иранского флага и имеет обтекатель в месте соединения крыла и фюзеляжа, у второго такого обтекателя нет, а носовая часть более заостренная.

Nov14_vlcsnap-00001 Nov14_vlcsnap-00005

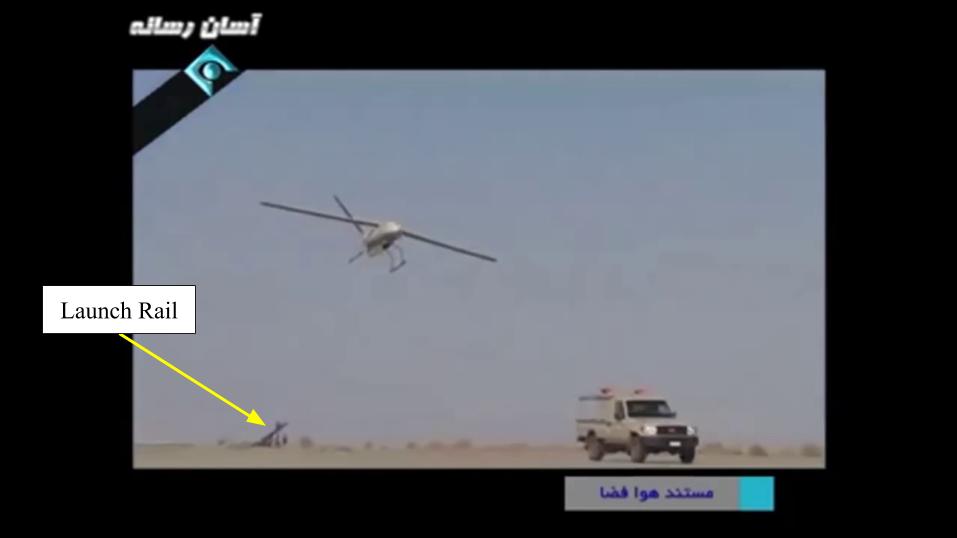

Сентябрь 2015 года: Иранское телевидение показывает документальный фильм о развитии аэрокосмических технологий в стране. В нем появляется снимок только что взлетевшего беспилотника, очень похожего на сераванский «Шахид-123». На заднем плане хорошо заметно рельсовое пусковое устройство, на основе чего можно предположить, что беспилотник запускают с мобильной пусковой установки при помощи катапульты или ускорителя, как и некоторые другие иранские беспилотники.

Improved Nov 15 Launch Image
Adam Rawnsley

Адам Ронсли – журналист, пишет о технологиях и национальной безопасности. Проживает в Филадельфии. Один из авторов информационной рассылки журнала Foreign Policy о текущей ситуации в мире. Публикуется в The Daily Beast, Wired и War Is Boring. Аккаунт Адама в Twitter: @arawnsley.
