Использование интерактивных спутниковых карт для выявления изменений в инфраструктуре на примере Мьянмы, Нигерии и Южно-Китайского моря

27.12.18

Benjamin Strick

Язык: English

Использование интерактивных спутниковых карт для выявления изменений в инфраструктуре на примере Мьянмы, Нигерии и Южно-Китайского моря

Для специалистов, занимающихся анализом спутниковых карт в качестве метода расследования, важной задачей является обнаружение изменений в инфраструктуре.

По снимкам со спутников можно установить многое, например снос зданий, возведение временных сооружений и строительство постоянных объектов.

Эта информация играет важную роль при разборе происшествий в зонах конфликта, так как стороннему наблюдателю попасть туда сложно. Спутниковые снимки помогают более точно и полно восстановить хронологию событий в нестабильных регионах.

Для наглядной визуализации изменений в той или иной географической области можно использовать бесплатные общедоступные инструменты для создания интерактивной анимированной версии поверхности Земли.

При помощи снимков, сделанных спутниками Copernicus Sentinel или NASA Landsat и публикуемых с разной частотой, можно проследить хронологию событий, определить контекст и провести параллели, чтобы выявить и проанализировать изменения, о которых речь пойдет ниже.

Обнаруженные изменения могут носить катастрофический характер, а могут быть просто примечательными, но в любом случае они помогают установить, как разворачивались действия в том или ином регионе. И — отличная новость — инструменты, необходимые для создания таких интерактивных снимков, доступны каждому.

Использование интерактивных спутниковых карт для выявления изменений в инфраструктуре Мьянмы

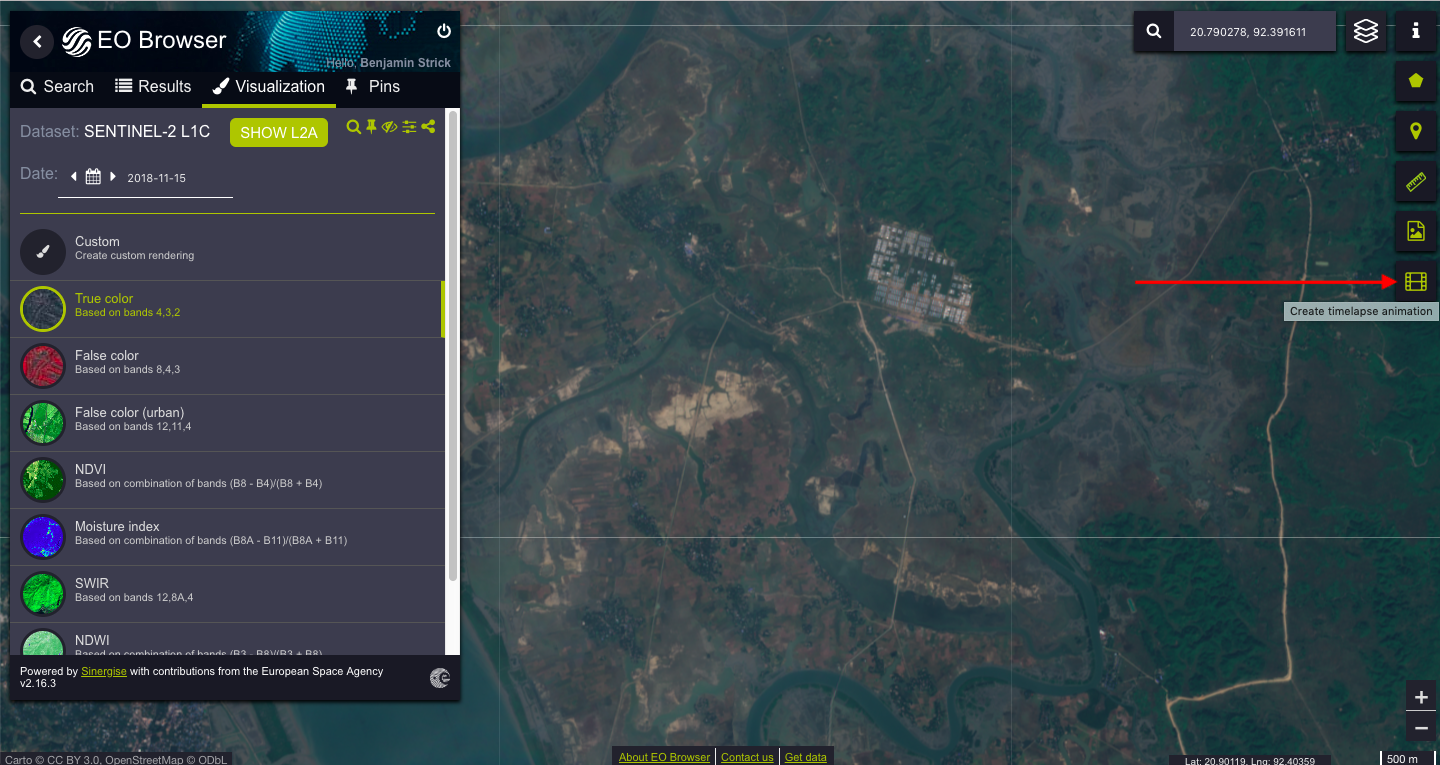

Чтобы подтвердить, что населенные пункты Мьянмы уничтожались, а на их месте возводились новые объекты, специалисты могут использовать бесплатную функцию таймлапса на сайте Sentinel Hub, доступную в браузере EO.

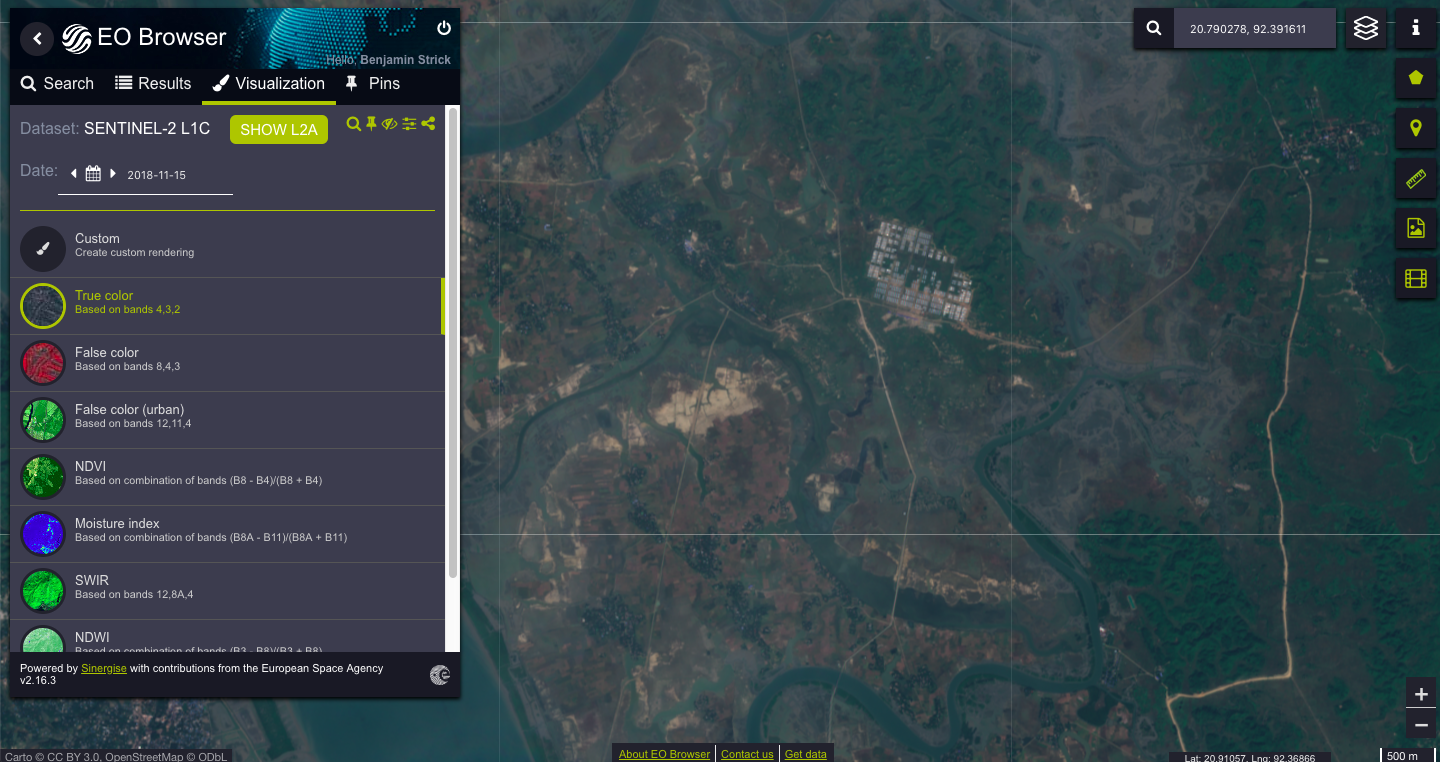

Например, из штата Ракхайн поступали сообщения о массовом геноциде народа рохинджа. Ниже представлен вид региона с Sentinel Hub, претерпевший значительные изменения в период с 2017 по 2018 год, что видно по снимкам со спутников Copernicus Sentinel-2.

Чтобы воспользоваться функцией таймлапса, нужно зарегистрировать бесплатную учетную запись на Sentinel Hub.

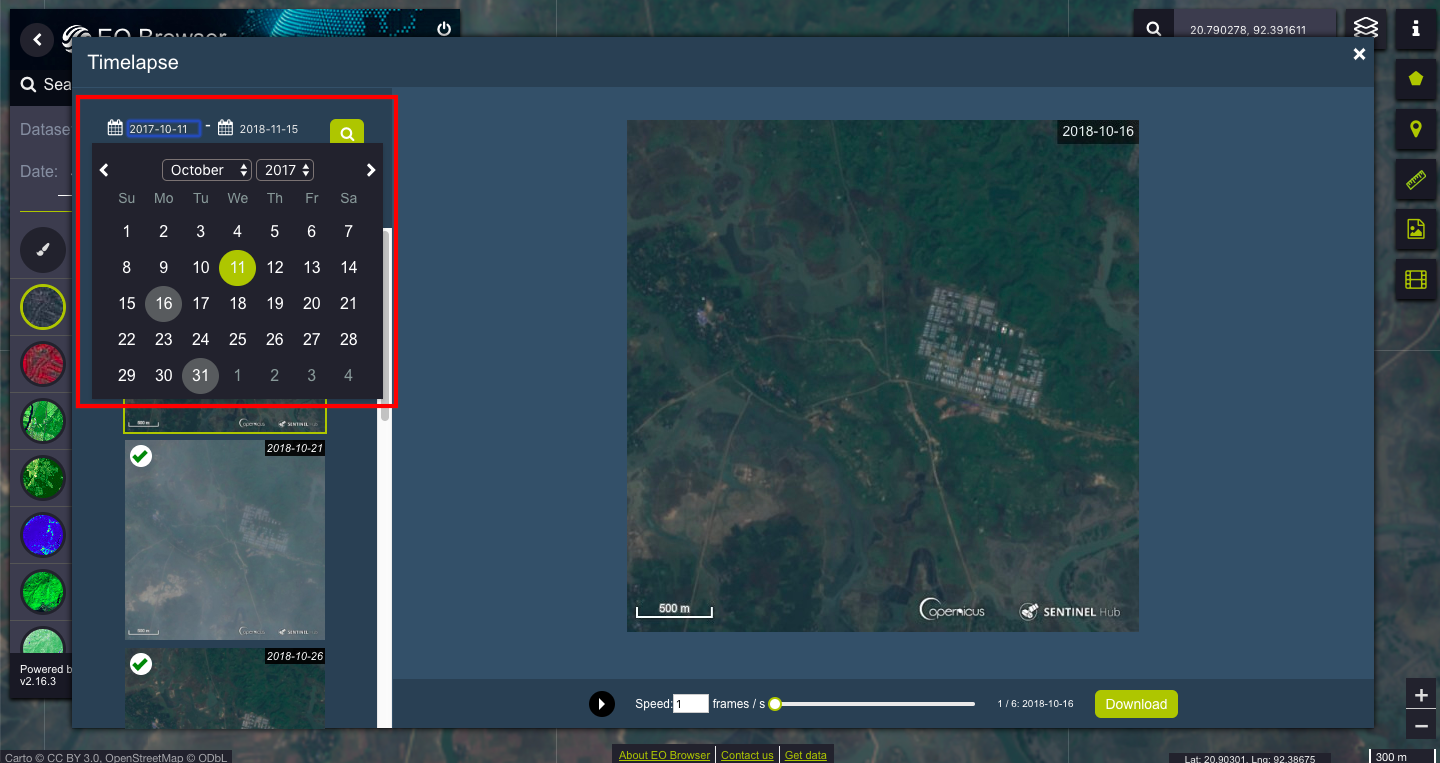

В соответствующем окне выбираем две даты, как показано ниже, чтобы создать анимированную спутниковую карту и увидеть изменения за указанный период.

Мы знаем, что разрушение населенного пункта в штате Ракхайн происходило в период с августа по декабрь 2017 года, соответственно, указываем этот временной отрезок.

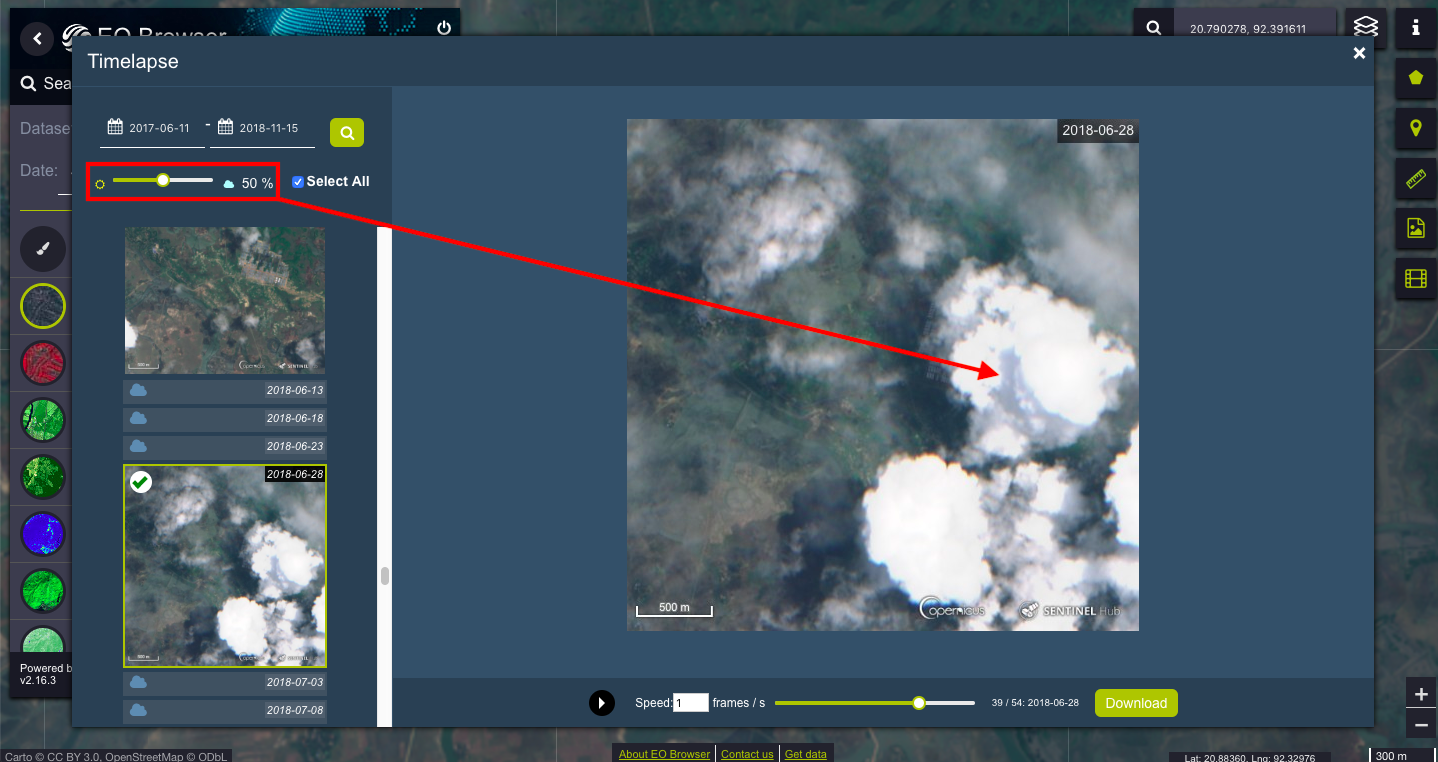

Выбирая период, обратите внимание на погодные условия, так как повышенная облачность на снимках может затруднить анализ изображений. Рекомендуется установить значение облачности не более 20 %.

Итак, мы выбрали кадры, которые войдут в нашу анимированную спутниковую карту. Далее будет создана презентация, в которой все изображения будут появляться в хронологическом порядке.

Внизу можно настроить скорость смены кадров в секунду.

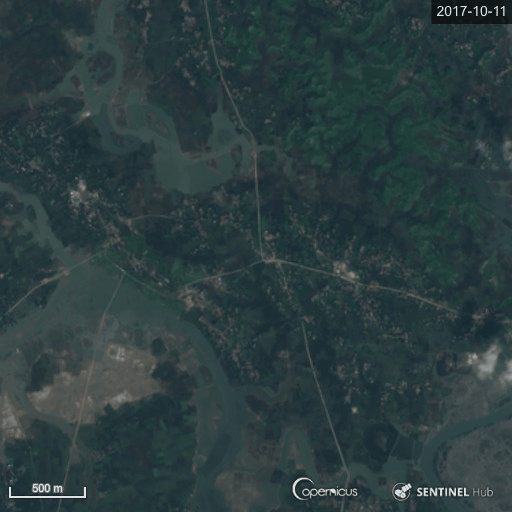

В готовой версии видно, что населенный пункт (ранее мы установили, что он был сожжен дотла) был зачищен вместе с прилегающей растительностью, а на его месте построена большая база.

Такой способ объединения последовательных спутниковых снимков, выстроенных в хронологическом порядке, позволяет подтвердить факт сноса строений и проведения новых масштабных строительных работ.

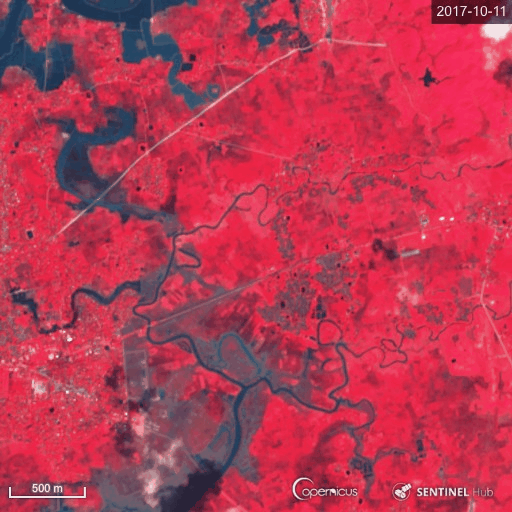

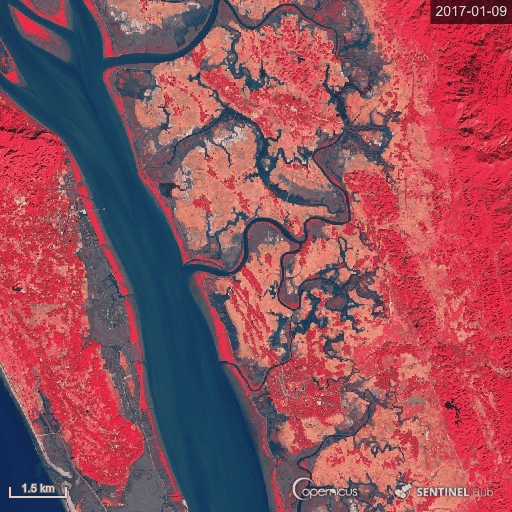

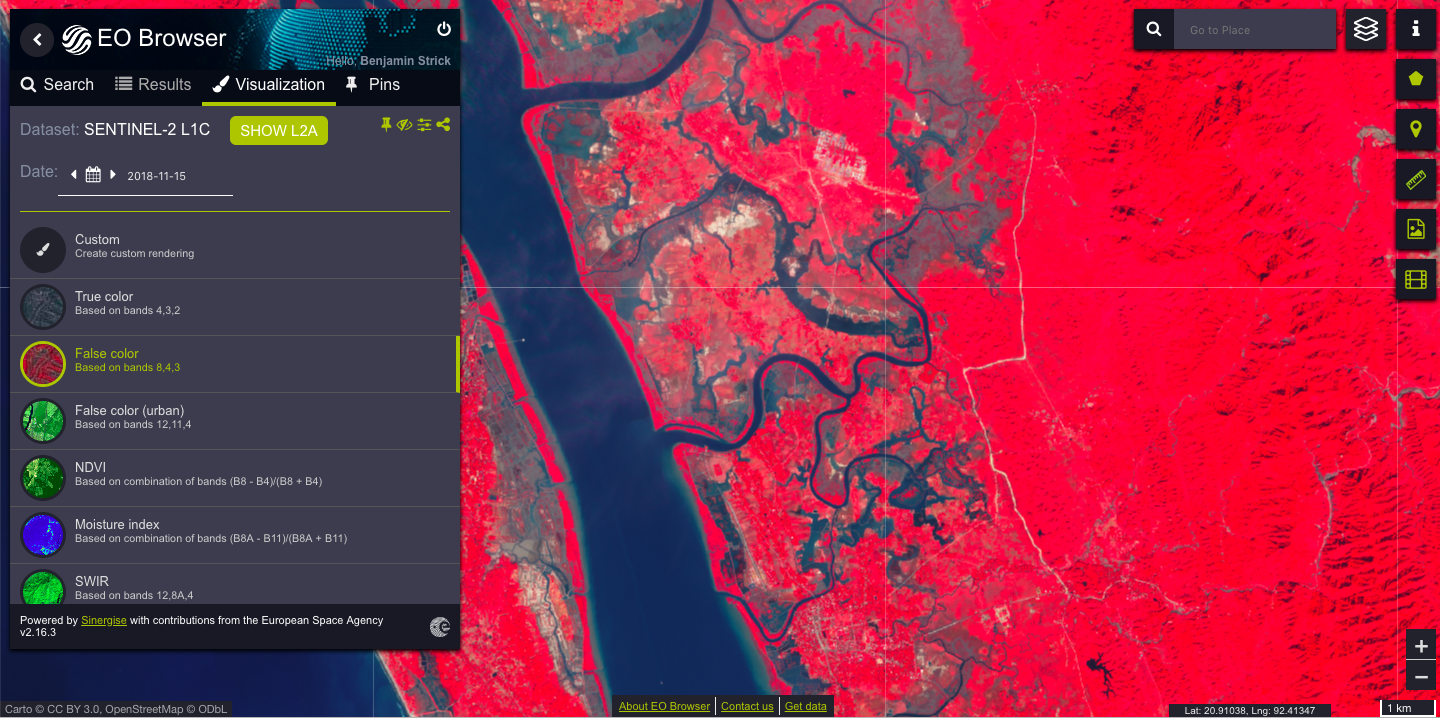

Для обнаружения значительных изменений в других районах штата Ракхайн можно использовать функцию контрастного подсвечивания.

Здесь мы видим, что в начале 2018 года появились светлые области, сильно выделяющиеся на основном фоне. На предыдущей анимированной карте, например, мы видим процесс масштабного строительства на севере.

Однако если присмотреться к расчищенному участку (ниже) на юге, видно, что там уже имеются новые объекты. Строения в центре карты находятся на месте, где раньше стояли жилые дома (которые были сожжены), теперь эта территория принадлежит правительству. Местоположение этой области можно посмотреть на картах Google.

Применение пользовательских скриптов для дифференциации анимированных карт

Чтобы изменить вид, к спутниковым снимкам можно применить подсвечивание и разные эффекты, используя функцию настраиваемой визуализации.

Например, чтобы обнаружить области сильных пожаров и разрушений, активные очаги возгорания можно «подсветить» при помощи пользовательских скриптов. Этот метод хорошо работает с функцией таймлапса на Sentinel Hub или с такими геоинформационными системами, как QGIS.

Набор пользовательских скриптов для разных задач можно найти на GitHub. Например, этот сценарий подсвечивает активные пожары на снимках Sentinel-2.

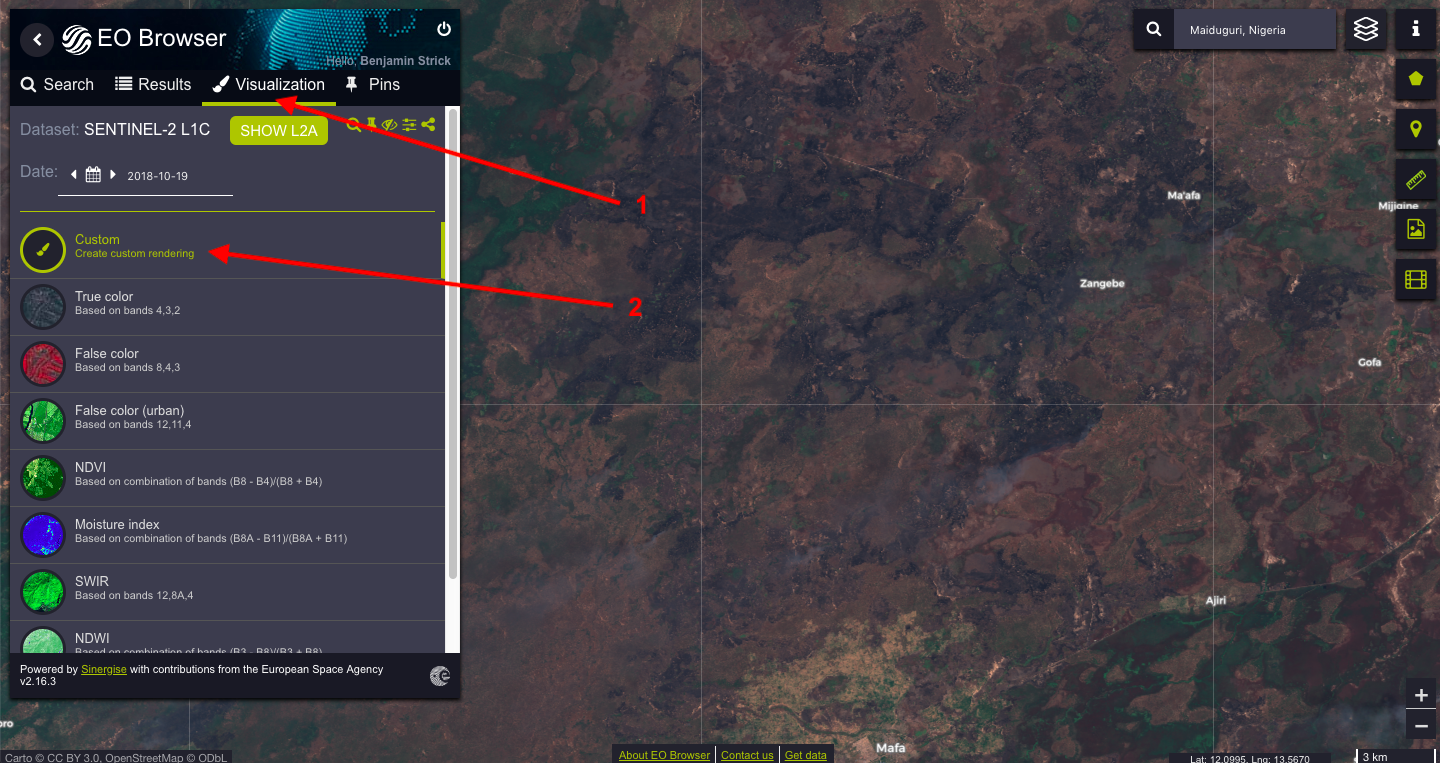

Панель пользовательской визуализации находится в меню визуализации (Vizualization) (1) в разделе «Пользовательская» (Custom) (2).

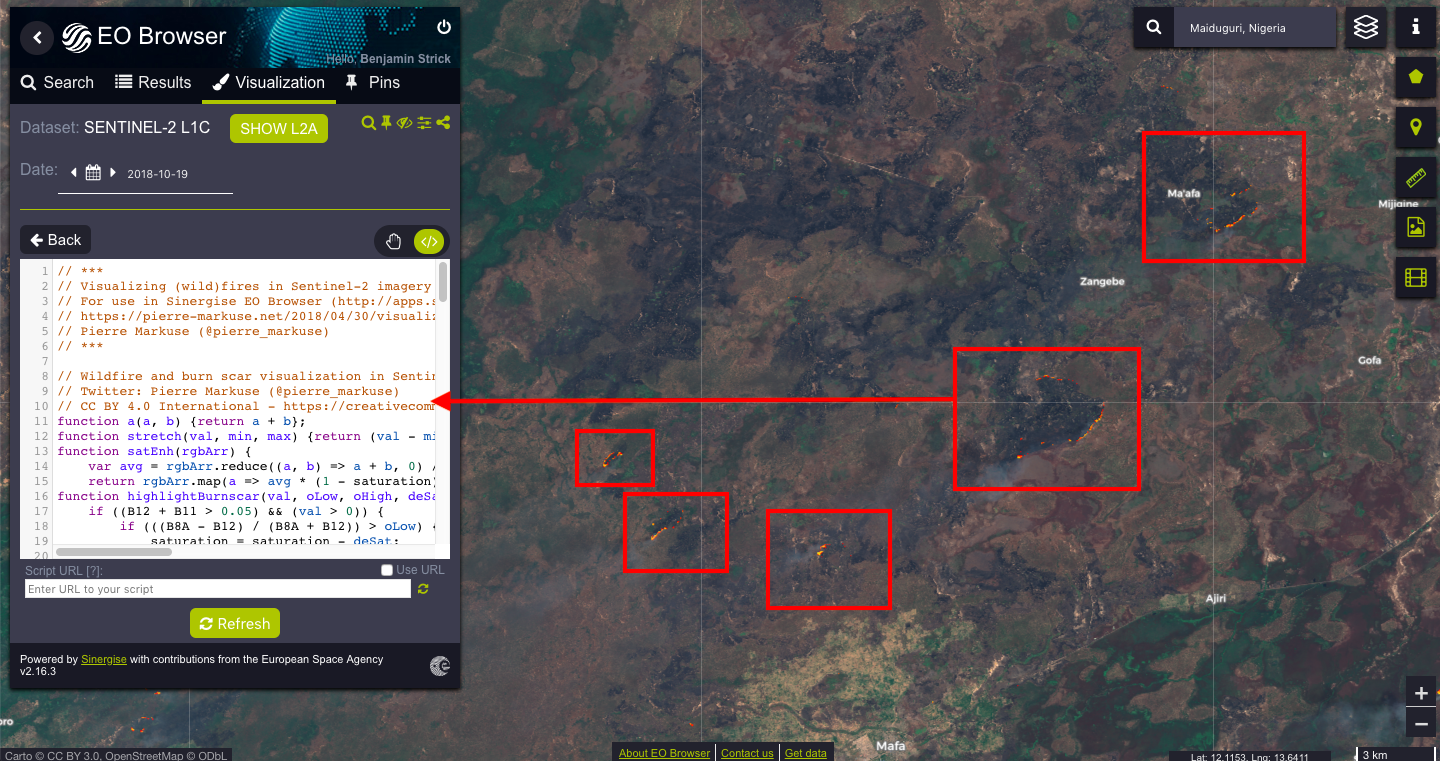

Использование этого скрипта визуально подсвечивает требуемые значения.

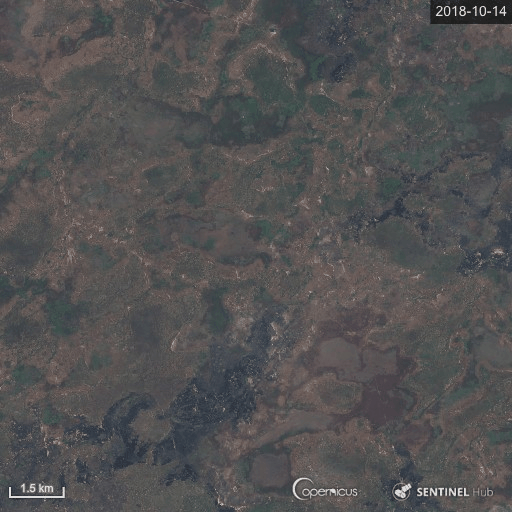

Применение этого скрипта вместе с функцией таймлапса позволяет визуализировать область до возникновения пожаров, процесс горения и его последствия.

По сути, этот способ обнаружения возгораний позволяет установить конкретные даты разрушений, что способствует продвижению расследования.

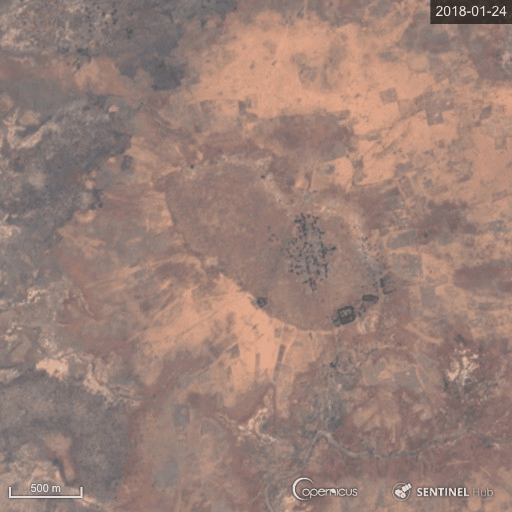

Например, на анимированной карте ниже мы видим бушующий пожар в нигерийской деревне Нгудорам.

Контрастная подсветка Южно-Китайского моря

Этот же метод дифференцирования спутниковых снимков может эффективно использоваться для отслеживания изменений в территориальной инфраструктуре.

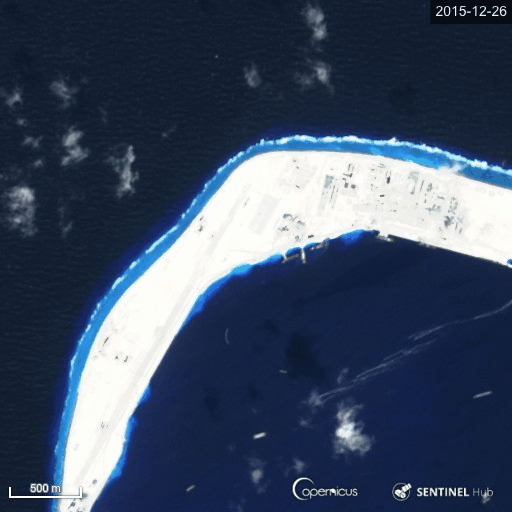

Например, функция таймлапса позволяет следить за китайской военной экспансией острова в Южно-Китайском море. Если взять снимки некогда необитаемого рифа Мисчиф и применить таймлапс с контрастной подсветкой, мы увидим, что на острове появились новые сооружения.

Для более детального анализа спутниковых изображений можно использовать дифференциацию по индексу влажности. Эта функция позволяет подсветить снимки по уровню влажности.

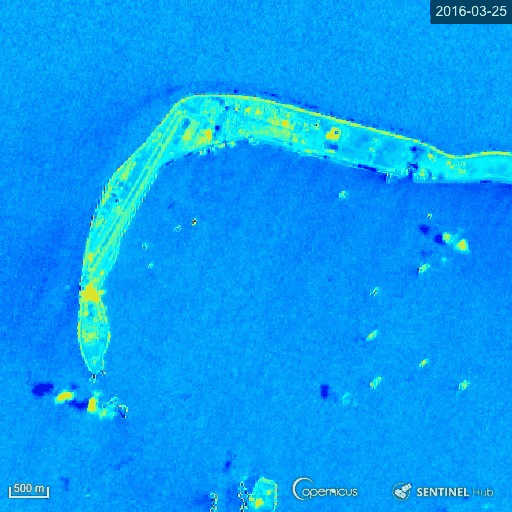

На анимированной карте рифа Мисчиф выше мы видим подсвеченные участки повышенной температуры, свидетельствующие о пониженной влажности. На снимках различимы взлетно-посадочная полоса и здание в середине острова, которые, очевидно, теплее окружающей среды.

Инструменты дистанционного зондирования, доступные каждому

Создавать анимированные спутниковые карты и отслеживать изменения, происходящие на поверхности Земли, можно абсолютно бесплатно. Для этого достаточно всего лишь иметь компьютер и подключение к Интернету.

Вооружившись методами, описанными в этой статье, и применяя к полученным данным аналитический подход, любой желающий может следить за происходящим в труднодоступных регионах, выявлять разрушительные события и их последствия для инфраструктуры, следить за изменением земной поверхности и появлением новых объектов.

Benjamin Strick
