Как находить сгоревшие деревни на спутниковых снимках — на примере Калифорнии, Нигерии и Мьянмы

12.10.18

Benjamin Strick

Язык: English

Свидетельства нарушений прав человека зачастую присутствуют в самых отдаленных и недоступных уголках мира.

В таких районах визуальные свидетельства авиаударов, атак и разрушения населенных пунктов могут наблюдаться лишь на спутниковых снимках.

По мере развития технологий спутниковые снимки становятся всё более доступными и играют всё более важную роль в усилиях СМИ и правозащитников по восстановлению хронологии событий.

В некоторых районах можно установить расширение инфраструктуры, проведение военных операций или прибытие новой техники. В других местах спутниковые снимки позволяют выявить признаки химических атак или сожжения деревень.

Такие снимки очень полезны, однако не могут заменить свидетельства «с земли». Тем не менее, они хорошо помогают понять, что же происходит в зонах конфликта.

Создание справочной шкалы ущерба от пожаров с помощью Google Earth

Спутниковые снимки взяты с Google Earth / DigitalGlobe

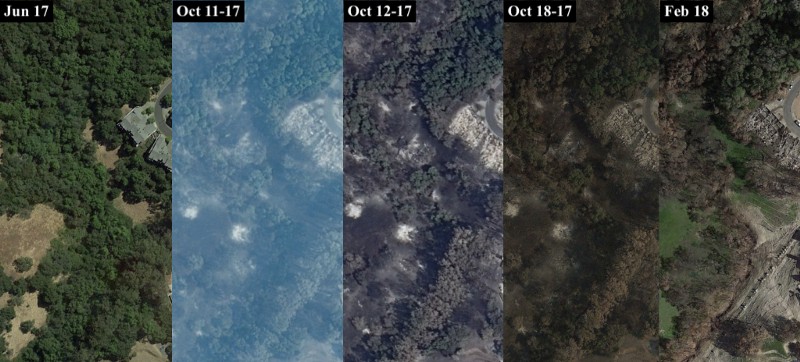

В качестве справочных изображений пожаров на спутниковых снимках можно использовать разрушительные лесные пожары 2017 года в Калифорнии.

Спутниковые снимки выше доступны в Google Earth. На них изображен Коффи-Парк — пригород Санта-Розы, штат Калифорния, где массово пострадали здания (в том числе жилые дома) и заповедные территории по соседству.

Снимки выше расположены в хронологическом порядке. Можно увидеть конкретные признаки прошедшего пожара. Ущерб от пожара можно выявить по следующим признакам:

  • почернение земли там, где была трава или кустарники;
  • разрушение инфраструктуры, в результате чего видны фундаменты;
  • белые участки золы

Наиболее важный индикатор на спутниковых снимках — белые участки золы. Далее вы увидите, что они очень важны для поиска признаков атак на людей и их дома в более отдаленных районах.

Есть и другие способы подтверждения наличия повреждений от пожаров на спутниковых снимках. Здесь можно воспользоваться Sentinel Hub, в котором есть установление уровня растительности и другие полезные опции.

Подтверждение наличия повреждений от пожаров с помощью Sentinel Hub

Режим «playground» («песочница») ресурса Sentinel Hub имеет различные интересные опции рендеринга спутниковых снимков.

Некоторые из них позволяют подтвердить факт прошедшего пожара. В примере выше снова взят Коффи-Парк. На спутниковом снимке можно выбрать режим «Color Infrared (vegetation)».

Масштаб снимков Sentinel Hub ограничен, однако определение уровня растительности с помощью этого фильтра позволяет обнаружить значительную разницу до и после пожара. Для таких масштабных лесных пожаров, как в Калифорнии, наблюдается выгорание большей часть отмеченной красным растительности. Оставшиеся участки становятся значительно темнее, что говорит о значительном сокращении растительного покрова.

Эти изменения уровня растительности проиллюстрированы на изображениях ниже. Сверху показана растительность в районе Коффи-Парка в июле 2017 года, а внизу — в октябре 2017 г, уже после пожара.



С помощью этих открытых инструментов можно выявлять и анализировать пожары, причины которых не были естественными.

Идентификация деревень, уничтоженных пожарами

Контекст также играет важную роль при анализе спутниковых снимков. Такой анализ может лишь показать, что здание, хижина или целый населенный пункт действительно были уничтожены.

Он не позволит нам узнать, как именно или почему они были уничтожены, однако свидетельства со спутниковых снимков позволяют установить временные рамки и уточнить параметры поиска.

Построить гораздо более подробную картину произошедшего поможет информация из других открытых источников: сообщения некоммерческих организаций (НКО), правозащитников, СМИ и посты в социальных сетях.

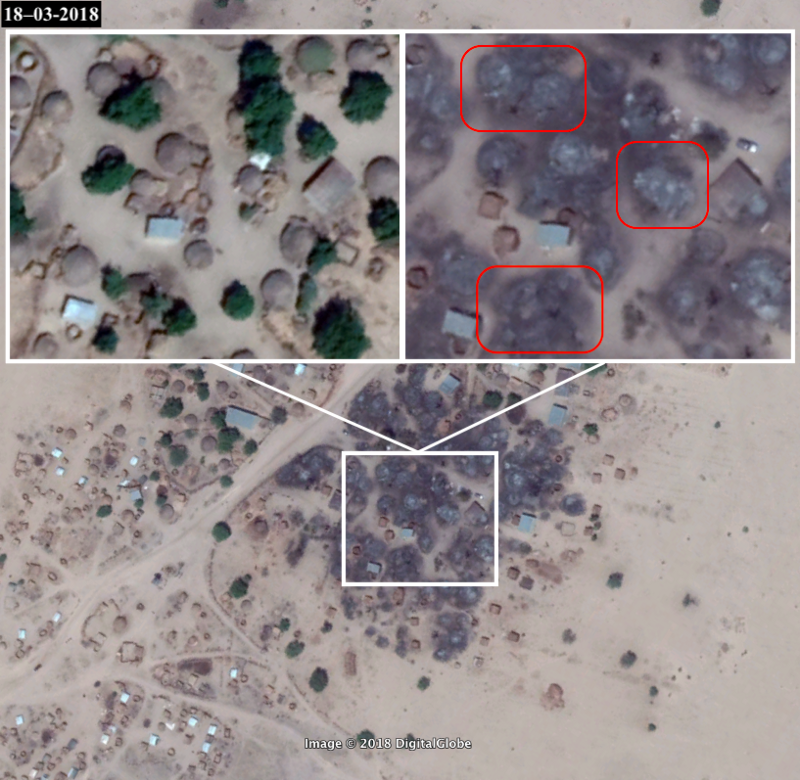

В деревне Мусари к востоку от Майдугури в нигерийском штате Борно можно увидеть признаки уничтожения значительного числа хижин.

Местность, окружающая деревню, сухая, растительность на ней практически отсутствует, поэтому мы не видим такого же почернения земли, как в примерах с калифорнийскими пожарами. Однако очевидно, что небольшие хижины сгорели: после них остались следы золы.

Увеличив масштаб снимка, можно увидеть больше признаков пожара.

Сопоставив полученную информацию с поиском в Google по датам спутниковых снимков, можно установить, что это была атака боевиков организации «Боко Харам».

В другой нигерийской деревни Далори (см. ниже), также поблизости от Майдугури, видны следы разрушения при пожаре более постоянных строений.

C помощью режима растительности Sentinel Hub можно найти дополнительніые свидетельства изменений, увиденных нами в Google Earth.

Кроме того, снимки Sentinel Hub обновляются чаще, чем Google Earth, что позволяет сузить диапазон дат.

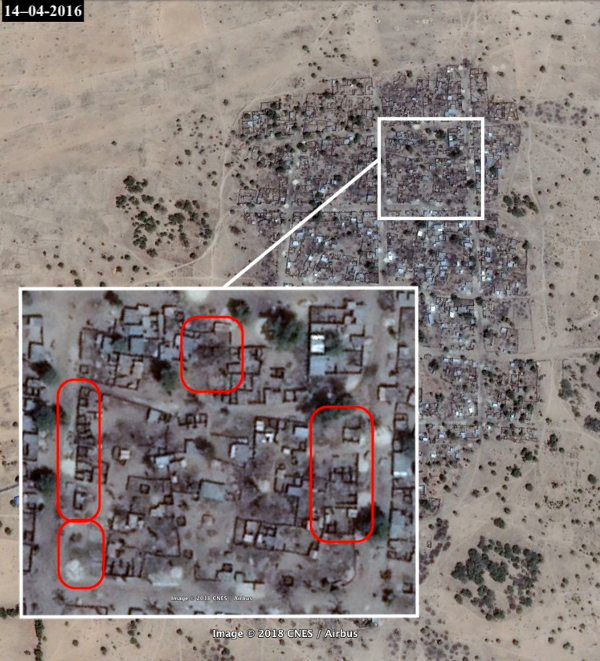

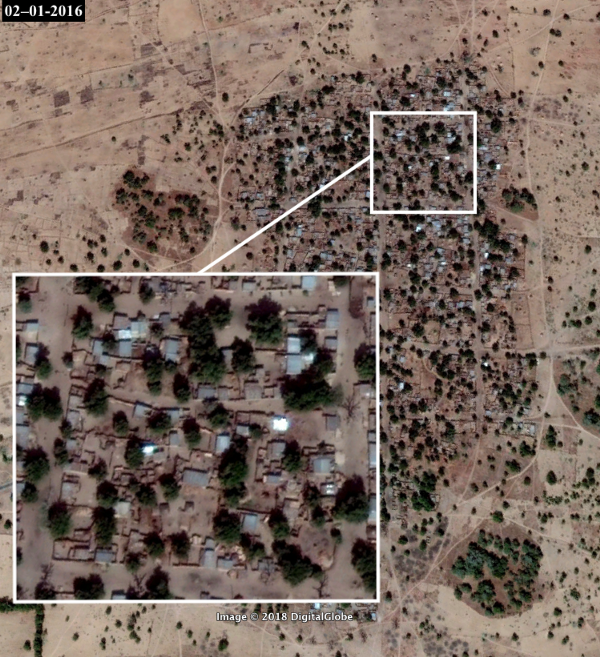

Чтобы лучше увидеть изменения, можно сравнить снимки за две разные даты.

Как видно ниже, местность та же самая, однако на снимках за разные даты выглядит совершенно по-разному. У зданий не хватает крыш и стен, сгорели крупные деревья, а земля вокруг строений почернела, что говорит о том, что она обожжена.

Поиск в Google с хронологическим фильтром между этими датами дает сообщения о том, что отряд из более 80 боевиков сжег в этой деревне множество взрослых и детей.

Применение методики к Мьянме

Журналисты и исследователи-правозащитники могут применять эти инструменты в качестве стандартного подхода для идентификации нарушений прав человека и поиска контекстной информации.

Например, в штате Ракхайн в Мьянме, где, как сообщается, массово уничтожались деревни, очень легко найти признаки уничтоженных деревень.

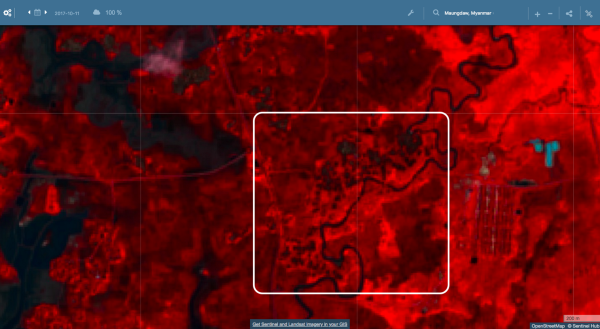

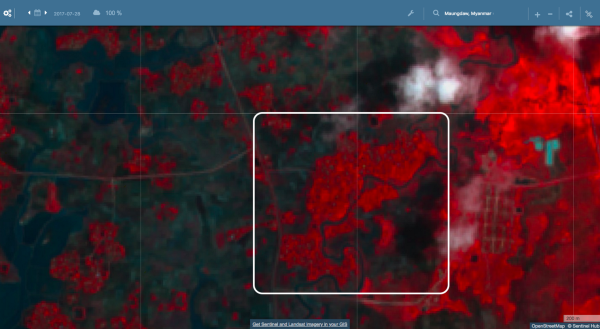

С помощью Sentinel Hub очень легко установить места, где пожар привел к гибели значительной части растительности. Это видно на следующем спутниковом снимке. Сверху показан вид за июль 2017 г, снизу — за октябрь.

Как мы видели на Sentinel Hub, изменение растительного покрова может позволить обнаружить места пожаров, будь то в нигерийской пустыне, как в примерах выше, или в среде с большим количеством растительности, например в Мьянме.

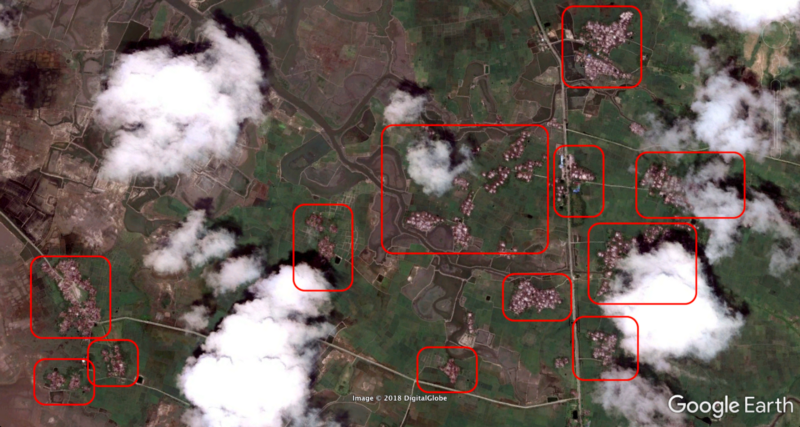

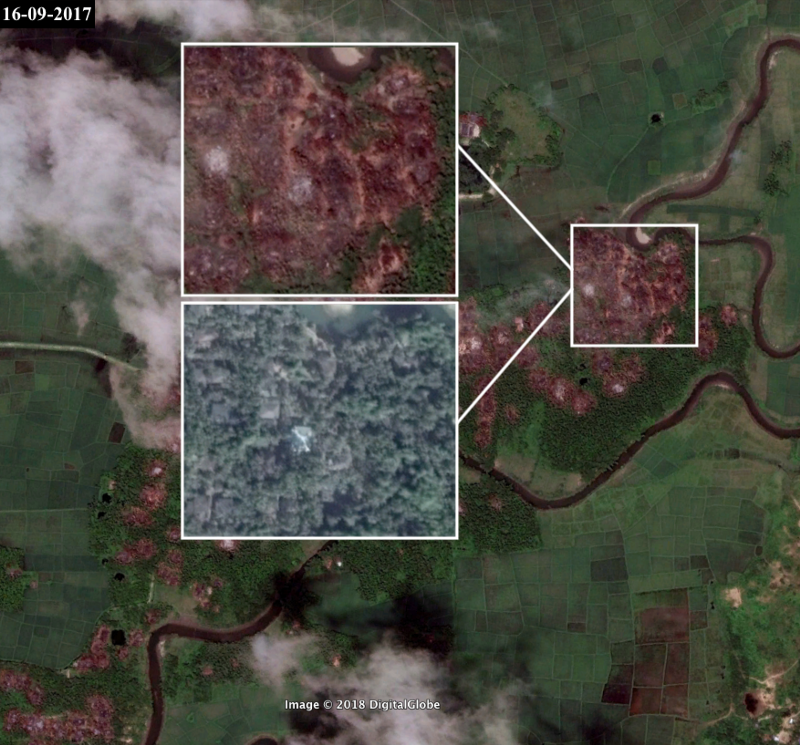

Внимательный анализ снимков Google Earth позволяет лучше изучить уничтоженные деревни в штате Ракхайн.


При внимательном рассмотрении можно наблюдать те же признаки, что и при естественных пожарах в Калифорнии и при намеренном сжигании деревень в Нигерии.

Среди этих характерных признаков — белые участки золы, обгоревшая земля и значительное снижение уровня растительности (наблюдаемое как визуально, так и в инфракрасном диапазоне). Эти признаки видны на месте всех сожженных деревень.

Итак, мы показали, как с помощью спутниковых снимков любой пользователь интернета может обнаружить свидетельства нарушений прав человека. Открытая информация из Google Earth и Sentinel Hub позволяет помогать СМИ и правозащитникам искать доказательства заявлений о нарушении прав человека.
